Nový zdroj k základní desce

[fragmntt]

Dobrý den, dnes jsem skládal nový PC. Byl jsem víceméně u konce, když jsem narazil na nemilý problém. Napájecí kabel mého zdroje (Zalman ZM600-GV) má jiné seskupení PINů, než moje nová základní deska (MSI Z370 GAMING PRO CARBON), tudíž jsem ho nemohl v žádném případě zapojit. Potřeboval bych se Vás zeptat, zda-li existují nějaké konvertory, které by mi umožnily obrátit toto seskupení nebo mám rovnou koupit nový zdroj, případně jaký byste mi doporučili? Hlavně aby seděl na tuto zákl. desku.
Celá sestava:
GPU - MSI GTX 1060 6GB
CPU - i7-8700 3.2GHz
MB - MSI Z370 GAMING PRO CARBON
RAM - RAM: Crucial Ballistix Sport LT 16GB DDR
HDD: Western Digital WD10EZEX 1TB
SSD: Kingston SSDNow 120GB

Předem Vám děkuji za případnou radu a přeji hodně štěstí do nového roku.

[Reklama]

[vuLva]

Jiné seskupení pinů? Jak tomu máme rozumět?

Zalman nepatři zrovna mezi kvalitní zdroje, ale měl by tam bez problému jít. Má 4+4pin pro CPU a 20+4pin. Asi něco špatně zapojuješ.

[Manoust]

Jak pise vulva, zapojit to jit musi, kazdopadne do takove sestavy davat zdroj zalman, jsi celkem kaskader.

[petr22]

"Napájecí kabel mého zdroje (Zalman ZM600-GV) má jiné seskupení PINů, než moje nová základní deska (MSI Z370 GAMING PRO CARBON), tudíž jsem ho nemohl v žádném případě zapojit."

Zdroj ma 24 pin ATX konektor, deska ma 24 pin ATX konektor.

Do sebe to jit zapojit proste musi.

Ten zdroj bych ale vymenil ne proto ze ma jiny ATX konektor (coz neni mozne) ale proto ze je to zmetek.
Chces s nim znicit zbytek PC nebo dokonce vyhoret ?

Takovyhle kram by se nemel vubec prodavat, kdyz nesplnuje ani ATX normu:
https://pctuning.tyden.cz/hardware/skri ... he?start=9

[Adamer]

Jiné seskupení pinů? Jak tomu máme rozumět?

Zalman nepatři zrovna mezi kvalitní zdroje, ale měl by tam bez problému jít. Má 4+4pin pro CPU a 20+4pin. Asi něco špatně zapojuješ.

Ze zdroje mu vede jedině 6+2pin a 4+4pin tuším co vypadá takhle jenom je to samec
http://assets.hardwarezone.com/img/2016/07/igabyte_GeForce_GTX_1060_G1_Gaming_8-pin_700.jpg

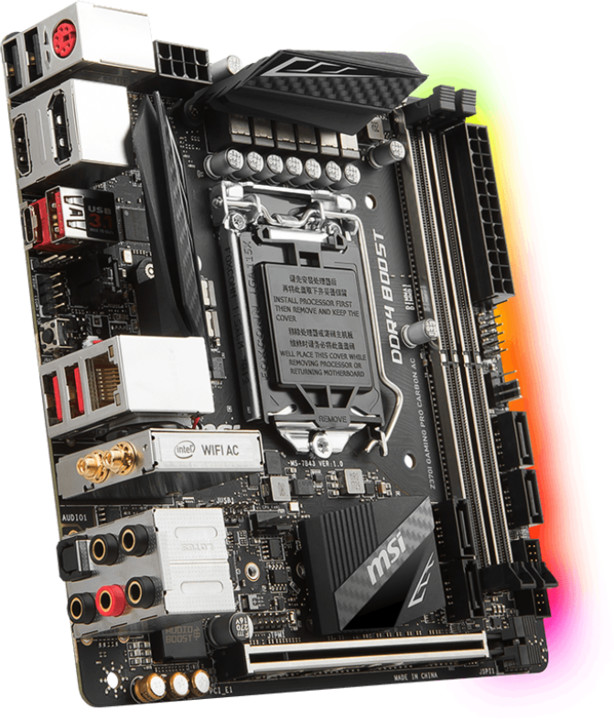

a on potřebuje tento (nahore nalevo)
https://iczc.cz/5vignfgn8oh79be62caevegsqc_1/obrazek

[vuLva]

Ten zdroj má vše co potřebuje. Tady není co řešit.

[Adamer]

Nemá. Prostě mu zdroj nevede požadovaný konektor. Má jenom 3x odlišné 8pinové. Ten 4+4 je stejný jako ke grafice na obrázku co jsem posilál.

//
Na netu jsme našli že můžeme zapojit jen 4pin do 8pinového, což by šlo (další 4piny ze zdroje už nesedí)... Bude to fungovat?

[Fox_25]

http://www.zalman.com/contents/products/view.html?no=18
Stáhni si manuál a koukni se sám, zdroj má i kabel ATX 12V 2x4.

[Adamer]

Tam je jenom napsané že tam jsou. Není tam třeba vyfocený konektor. Já neřekl že by tam být neměl.

[flowem]

Cože? PCIE a EPS je úplně jiný kabel.
Musí to jít zapojit, pouze napájení CPU bude jen přes 4-pin, ale to stačí.

[Zivan]

Adamer: Nechapu, co se snazis vyvratit. Na starsich deskach je k napajeni CPU jen 4pin, na novejsich je 8pin, proto maji zdroje 2x 4pin, do starsich desek se zapoji jen jeden, do novejsich oba. Grafika zas muze mit 6pin nebo 8pin, proto maji zdroje 6pin+2pin. Jediny problem muze nastat, jestli se snazi nacpat napajeni grafiky do desky a nastesti mu to nejde.

[flowem]

Zivan: No podle mě se přesně o tohle snaží.

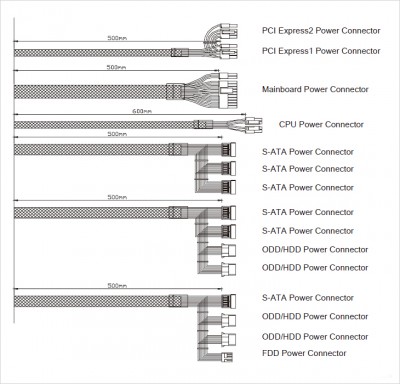

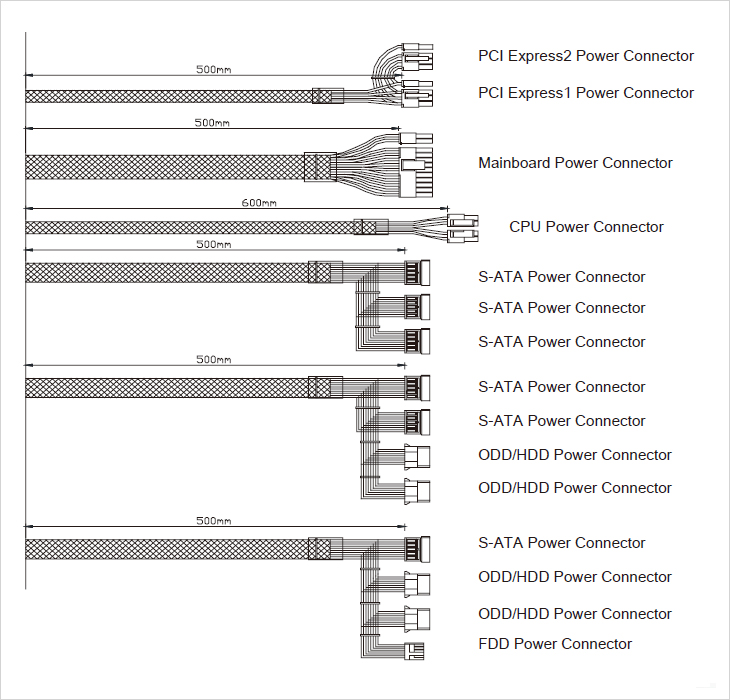

Na obrázku jsou znázorněny všechny kabely toho daného zdroje. PCI Express patří POUZE do grafiky a ten CPU kabel POUZE jako napájení CPU, bude zapojen jen ten 4pin, protože ten zdroj nemá 8pin, chybí mu. NELZE tyto konektory kombinovat.
