Spálená součástka na základní desce notebooku

Příspěvekod ondoubek » 28 bře 2021 12:27

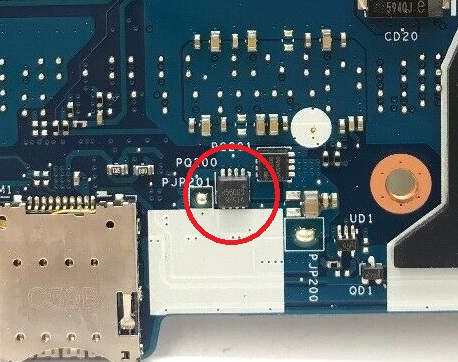

Zdravím, řeším problém s notebookem Dell Latitude E7450 (i5 5200u (nebo 5100u, 5300u, teď nevím co tam bylo), integrovaná karta, 8GB RAM). Při práci prý zamrzl, problikl obraz a vypnul se. Notebook jsem rozebral a na základní desce jsem našel spálenou součástku. Netuším o jakou součástku jde, ale okolní s podobným označením jsou mosfety (AON7408 - ???). Co jsem se ale díval na fotky základních desek do tohoto notebooku, některé tam tuhle součástku vůbec neměly (takže jestli by šel notebook provozovat i bez ní, to netuším).

Po zapnutí se rozjede ventilátor, bliká kontrolka baterie, svítí kontrolka HDD a restartuje se. Na displayi nic. Test displaye (nebo co to je) přes D+Power Button funguje, barvy proběhnou.

Jaký volit postup opravy? Koupit jinou základní desku na ebayi?

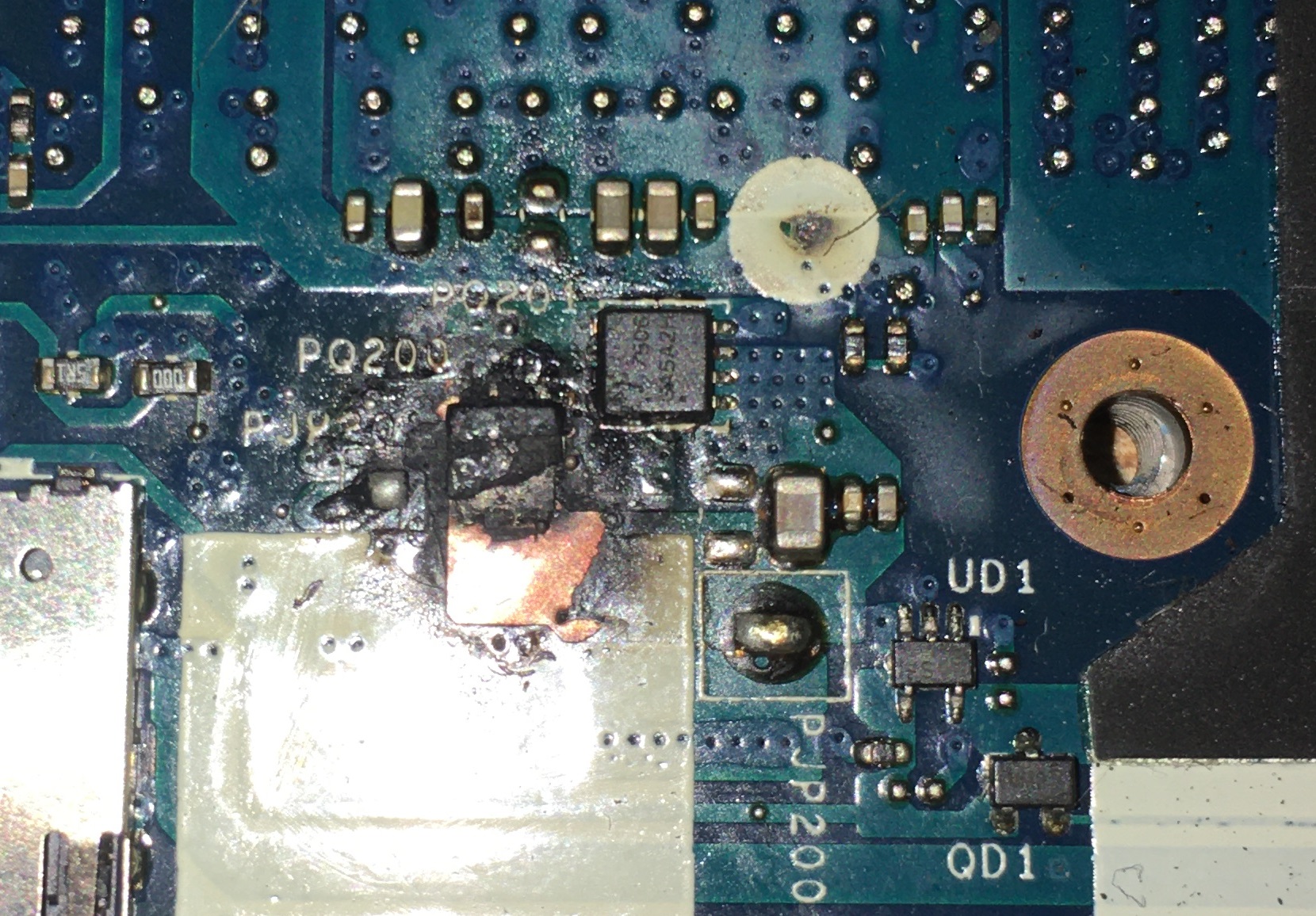

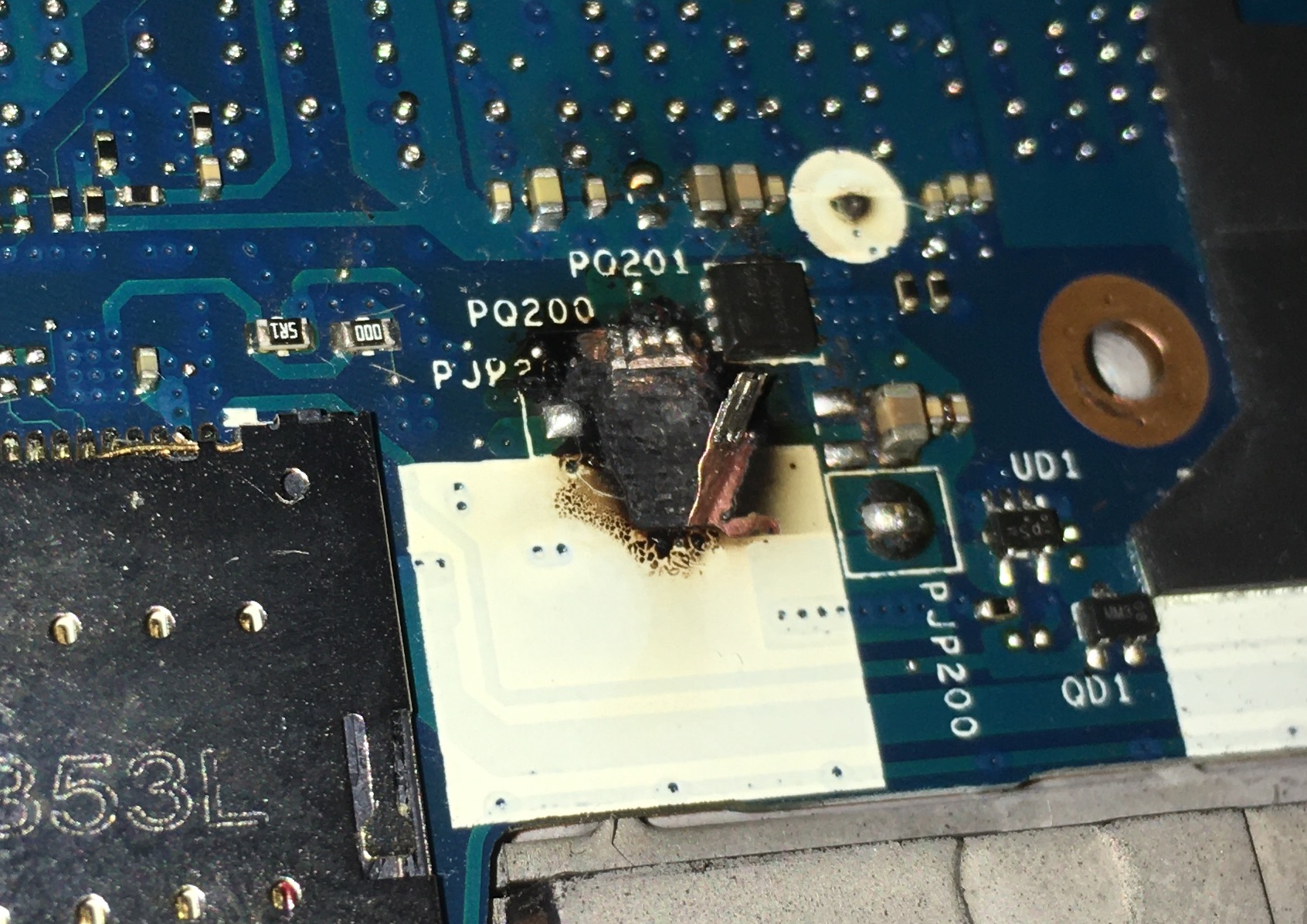

Přikládám fotky poškození:
Nemáte oprávnění prohlížet přiložené soubory.

Reklama
petr22
Guru Level 15
Guru Level 15
Příspěvky: 48225
Registrován: únor 12
Pohlaví: Muž

Re: Spálená součástka na základní desce notebooku

Příspěvekod petr22 » 28 bře 2021 12:43

1. vycistit - Vigon, pripadne isopropyl
2. koupit tu samou soucastku
3. pripajet

Uživatelský avatar
ondoubek
Level 6.5
Level 6.5
Příspěvky: 4324
Registrován: leden 12
Pohlaví: Muž

Re: Spálená součástka na základní desce notebooku

Příspěvekod ondoubek » 28 bře 2021 12:49

Myslíš že je to teda opravitelné? I když už to poškození vzalo část plošného spoje, viz foto 1 (hádám že by to mohl být problém když je vícevrstvý)?

petr22
Guru Level 15
Guru Level 15
Příspěvky: 48225
Registrován: únor 12
Pohlaví: Muž

Re: Spálená součástka na základní desce notebooku

Příspěvekod petr22 » 28 bře 2021 12:57

Kazda vodiva cesta je nahraditelna a tohle je jen vrchni vrstva.

Je potreba to vycistit, at je videt poskozeni.

Otazka je zda ten bouchly integrac je pricina nebo nasledek, tedy
ze do nej slo vic, nez na kolik je urcen.

Uživatelský avatar
ondoubek
Level 6.5
Level 6.5
Příspěvky: 4324
Registrován: leden 12
Pohlaví: Muž

Re: Spálená součástka na základní desce notebooku

Příspěvekod ondoubek » 28 bře 2021 13:06

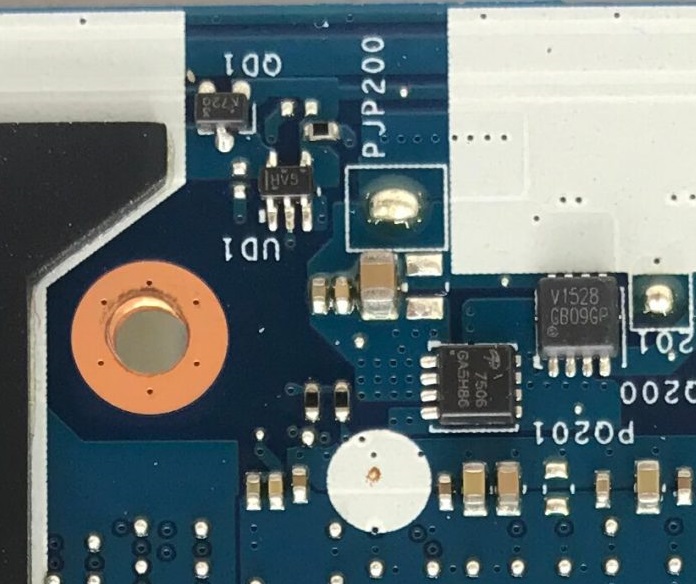

Tak ta součástka by měla být v1528 gb09gp - ale tu mi google nenajde. Pouze pod V1528 vyjedou mosfety. Nevím jestli jsem schopen to doma nějak opravit, i když nějaké znalosti elektrotechniky mám.
Zkusím vyčistit, to co jsem odstranil teď šlo čističem na škrtící klapky, tak doufám že nepoškodí desku nějak více.
Nemáte oprávnění prohlížet přiložené soubory.

Uživatelský avatar
ITCrowd
Tvůrce článků
Guru Level 13
Guru Level 13
Příspěvky: 21507
Registrován: březen 10
Pohlaví: Muž

Re: Spálená součástka na základní desce notebooku

Příspěvekod ITCrowd » 28 bře 2021 17:09

Ahoj,
V1528 je mosfet, další písmena a čísla jsou kódy výrobce. Je to N-MOSFET, 30V, 16A, používá se třeba v DC/DC konvertorech.
Pokud je pryč jen on, pak výměna pomůže. Pokud se do výměny pustíš, tak opatrně a dodržovat zásady práce s FETy (uzeměná pájka, uzeměná ruka, uzeměná deska s odpojeným napájením.
A nepřehřát ho.
Zkusili jste to vypnout a zapnout? Problémy řeším pouze v tématech. Do SZ mi proto píšete zbytečně.
Základní diagnostika WiFi Jak na diagnostiku sítě Router jako switch Proč je nesmysl chtít router s velkým dosahem Vybíráme router

Uživatelský avatar
ondoubek
Level 6.5
Level 6.5
Příspěvky: 4324
Registrován: leden 12
Pohlaví: Muž

Re: Spálená součástka na základní desce notebooku

Příspěvekod ondoubek » 28 bře 2021 17:27

Díky, myslel jsem si to. Můžu se teda ještě zeptat, jaká v česku dostupná náhrada by šla použít?
Šel by https://www.soselectronic.cz/products/i ... f-1-104727 ?

Uživatelský avatar
ITCrowd
Tvůrce článků
Guru Level 13
Guru Level 13
Příspěvky: 21507
Registrován: březen 10
Pohlaví: Muž

Re: Spálená součástka na základní desce notebooku

Příspěvekod ITCrowd » 28 bře 2021 17:43

Do toho bych nešel. Dává při vyšší teplotě méně proudu.
V1528 je k dostání na ebay.
Zkusili jste to vypnout a zapnout? Problémy řeším pouze v tématech. Do SZ mi proto píšete zbytečně.
Základní diagnostika WiFi Jak na diagnostiku sítě Router jako switch Proč je nesmysl chtít router s velkým dosahem Vybíráme router

petr22
Guru Level 15
Guru Level 15
Příspěvky: 48225
Registrován: únor 12
Pohlaví: Muž

Re: Spálená součástka na základní desce notebooku

Příspěvekod petr22 » 28 bře 2021 17:45

Dej tam tu V1528 (na tom druhem cisle nezalezi).

Napred to ale vycisti a vyfot jeste jednou, at vidime co vse bude treba opravit.

Ty mosfety maji hloupy zvyk se nafouknout, tedy na jedne strane vytrhnou pajeci plochy
ze dps a to je treba poresit.

Uživatelský avatar
ITCrowd
Tvůrce článků
Guru Level 13
Guru Level 13
Příspěvky: 21507
Registrován: březen 10
Pohlaví: Muž

Re: Spálená součástka na základní desce notebooku

Příspěvekod ITCrowd » 28 bře 2021 17:55

To by tenhle neměl. Má na zadní straně kovovou plochu (chladič), takže spíš by se "katapultoval" čip.
Zkusili jste to vypnout a zapnout? Problémy řeším pouze v tématech. Do SZ mi proto píšete zbytečně.
Základní diagnostika WiFi Jak na diagnostiku sítě Router jako switch Proč je nesmysl chtít router s velkým dosahem Vybíráme router

Uživatelský avatar
ondoubek
Level 6.5
Level 6.5
Příspěvky: 4324
Registrován: leden 12
Pohlaví: Muž

Re: Spálená součástka na základní desce notebooku

Příspěvekod ondoubek » 28 bře 2021 18:05

Seženu ten isopropyl a zkusím, ten čistič co mám se nezdá ideální, smývá tu vrchní ochrannou vrstvu pcb. Jinak na desce je spojený gate a source, takže chyba bude ještě někde jinde.

Uživatelský avatar
ITCrowd
Tvůrce článků
Guru Level 13
Guru Level 13
Příspěvky: 21507
Registrován: březen 10
Pohlaví: Muž

Re: Spálená součástka na základní desce notebooku

Příspěvekod ITCrowd » 28 bře 2021 18:15

Pokud je spojený G a S, pak ten FET funguje jako zdroj proudu, popřípadě jako dynamický odpor. A v tomto zapojení je prakticky nezničitelný. Nicméně, pokud jsi ho nevypájel, může se jednat o průraz G a S.
Zkusili jste to vypnout a zapnout? Problémy řeším pouze v tématech. Do SZ mi proto píšete zbytečně.
Základní diagnostika WiFi Jak na diagnostiku sítě Router jako switch Proč je nesmysl chtít router s velkým dosahem Vybíráme router
