Pracuje chladič heatpipe i v obrácené poloze?

[Hoff]

Jedná se mně o grafickou kartu, ale dotaz je obecný. Chladí chladič heatpipe dobře i v obrácené poloze?
Něco jsem vygooglil, ale názory se různí.

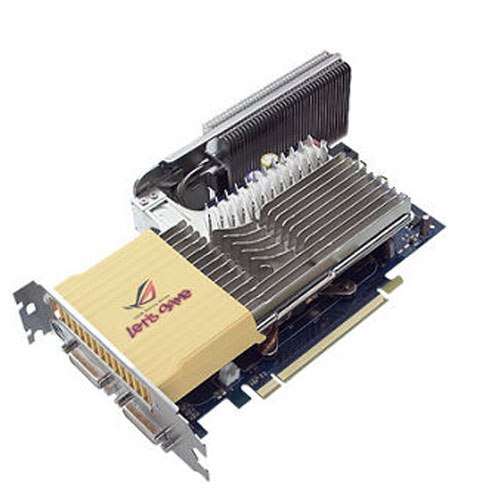

Např. konkrétně karta ASUS EN8600GTS SILENT/HTDP/256M.

[Reklama]

[guest]

IMHO bych řekl že ne. Ale podle tohoto:

Jedná se o hermeticky uzavřenou trubici, ve které je pracovní látka (voda, alkohol, propanbutan, freon a pod.). Budeme-li jeden konec ohřívat a na druhý umístíme chladič, začne se pracovní médium odpařovat. V důsledku toho roste tlak. Na chlazeném konci páry kondenzují a předávají tak teplo, které bylo spotřebováno k odpaření. Kondenzát teče, nebo vzlíná zpět a tak to jde stále dokola.

asi ano. Ale nevsadil bych na to!

[Žbeky]

Zrovna v posledním computeru na toto téma je celý článek. Na stěnách heatpipe je struktura výstupků, která umožňuje, že kapalina po ní může šplhat vzůru. Možná malinko klesne chladící výkon, ale budou to jen jednotky procent.

Navíc se zamysli logicky. Grafiku máš z 99% čipem dolů a tedy i chladič s heatpipe/vapor chamber je postavený jinak, než bys z fyzikálních zákonů předpokládal. A přesto se tak ty grafiky vyrábí. MYslíš, že by to tak bylo, kdyby nefungovaly?

[Hoff]

Tak to je dobrá zpráva.

[MiliNess]

A v nejhorším můžeš postavit vzhůru nohama celý komp

[Martab]

Osobmě si myslím že by to fungovat mělo, protože kdyby to nefungovalo v obtácené poloze tak by to mělo omezený výkon i když je vodorovně (tak jak ho má většina lidí na CPU) a tam funguje téměř stejně jako když je svisle, a navíc ta trubice je většinnou jedna na obě strany takže v jedné půlce trubice to je normálně a ta druhá půlka je vlastně vznůru nohama než by měla být.

[d1amond]

HeatPipe pracuje podobně jako vytápění v domě. Fyzika zde funguje celkem jasně - studená tekutina má vyšší hustotu než ohřátá a proto klesá. Tím dochází k samovolnému proudění. O "šplhání" kapaliny slyším prvně...

[guest]

Ono tam není nic oí šplhání, ale o vzlínání což mi nepřijde totéž.

Ale fyzikální zákony vždy srozumitelně nefungují, pára sice stoupá vzhůru, aler když ten stroj hypoteticky otočím, půjde dolů - někam musí.
/Ovšem nesrovnával bych tu technologii s ledničkou./

[d1amond]

Ten heat pipe, o kterém se tu bavíme, není nic jiného než klasický radiátor.

[MiliNess]

Heat pipe slouží k přenosu tepla z jednoho místa na druhé za pomoci par pracovní látky. Pracuje na velmi jednoduchém principu. Jde o hermeticky uzavřený kovový válec, který je naplněn tekutinou. Na jednom konci je zasazený do zdroje tepla a na druhém do chladiče. Po dosažení teploty, na kterou je nastaven, se začne pracovní látka (čpavek, voda......) odpařovat a proudí směrem k ochlazovanému místu, kde kondenzuje. Proud par se dává do pohybu na základě rozdílných tlaků v místě výparníku (tlak vyšší) a v místě kondenzátoru (tlak nižší). Návrat kondenzátu zpět ke zdroji tepla je zajištěn kapilárními silami v porézním materiálu, který kondenzát v podstatě "nasává" zpět ke zdroji tepla. To heat pipe umožňuje, aby pracovala v poloze, kdy je kondenzátor níže než výparník. Dnešní porézní materiály dokáží nasát kondenzát zpět k výparníku až z hloubky 40 centimetrů.

Ten heat pipe, o kterém se tu bavíme, není nic jiného než klasický radiátor.

Ne radiátor, ale dvoufázový termosifon, to ale není HeatPipe.

Často se můžete setkat (především na internetu) s dvoufázovým termosifonem, který je mylně označován jako heat pipe. Pracuje na stejném principu, konstrukčně se však liší v tom, že nemá porézní materiál po obvodu nebo jiné zařízení, které by zajistilo návrat kondenzátu k výše položenému výparníku. Jeho pracovní poloha je tedy omezena tím, že kondenzátor musí být vždy ve vyšší poloze než výparník, aby páry po zkapalnění stekly zpět do výparníku.

Z toho plyne:
Heat Pipe vzhůru nohama->ANO
Dvoufázový termosifon vzhůru nohama->NE

Jak zjistit co jsem koupil? Rozříznout

[Marfy]

A proč by proboha neměla heatpipe fungovat i v opačné poloze ? Vždyť zrovna u chladičů CPU je taky obráceně a funguje naprosto normálně.Tam jde spíš o ten pohyb kapaliny,aby nezůstávala na jednom místě.A to funguje tak nebo tak.

[Martab]

Mám stejný názor (viz. výše). Jednodeše se přemisťuje z teplejšího místa k chladnějšímu a je jedno jestli je vzhůru nohama nebo normálně (viz. CPU chladič)
