Karnaughova mapa - zkracování

Příspěvekod MadBoyCze » 30 dub 2020 18:51

Zdravím dostali jsme zadání:

V dílně jsou tři stroje (S1, S2, S3).
Ze tří strojů mohou současně běžet vždy maximálně dva.
Když běží jeden nebo dva stroje, svítí zelená kontrolka (ZK).
Když se spustí třetí stroj, rozezvučí se akustická signalizace (AS).

Chci se zeptat jestli jsem to pochopil správně a u ZK jestli to nejde ještě více zkrátit.

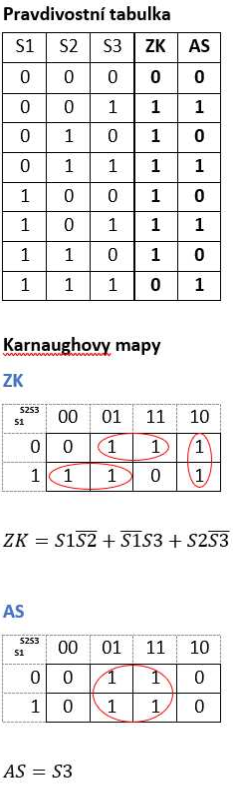

Posílám řešení v podobě obrázku.
Nemáte oprávnění prohlížet přiložené soubory.



Reklama
Uživatelský avatar
mmmartin
Moderátor
Master Level 9
Master Level 9
Příspěvky: 8397
Registrován: srpen 04
Bydliště: Praha
Pohlaví: Muž

Re: Karnaughova mapa - zkracování

Příspěvekod mmmartin » 30 dub 2020 19:07

Nemělo by být AS = 1 pouze u kombinace 1 1 1 ? Tak, jak to máš napsané, by AS začala řvát pokaždé, když se spustí S3 a to i v případě, kdy S3 bude jediný běžící stroj. V tom zadání třetím strojem je zjevně míněný třetí běžící, nikoliv označený jako S3.

MadBoyCze
Level 2
Level 2
Příspěvky: 195
Registrován: duben 15
Pohlaví: Muž

Re: Karnaughova mapa - zkracování

Příspěvekod MadBoyCze » 30 dub 2020 20:00

Ano, ta možnost mě napadla také a nakonec jsem to tak upravil na S1S2S3.

Uživatelský avatar
faraon
Master Level 8.5
Master Level 8.5
Příspěvky: 6985
Registrován: prosinec 10
Pohlaví: Muž

Re: Karnaughova mapa - zkracování

Příspěvekod faraon » 30 dub 2020 21:27

A co třeba /(S1S2S3) * (S1+S2+S3) ?

Nemáte oprávnění prohlížet přiložené soubory.
"Dokud nebyly počítače, programování nebylo problémem.
Jestliže bylo několik slabých počítačů, bylo programování malým problémem.
Když však programátoři získali počítače na svou dobu ohromné síly, stalo se také programování ohromným problémem."

E. W. Dijkstra, 1972

Azmir
Level 4.5
Level 4.5
Příspěvky: 1971
Registrován: březen 15
Pohlaví: Muž

Re: Karnaughova mapa - zkracování

Příspěvekod Azmir » 30 dub 2020 21:31

sry za ot, ale tohle mě nevím proč na škole strašně bavilo, hradla jsou super ! :D Nikdy nezapomenu na zkoušku a 150 kabelů a hradel zapojených přes sebe.

Jinak někdo šikovný v našem ročníku na to udělal program a stačilo to tam naházet a mohl sis "ověřit své výsledky" :D zkus pohledat
