MSI B360M Mortar Titanium - vše, co potřebujete pro Coffee Lake

Příspěvekod Adys301 » 06 črc 2018 11:25

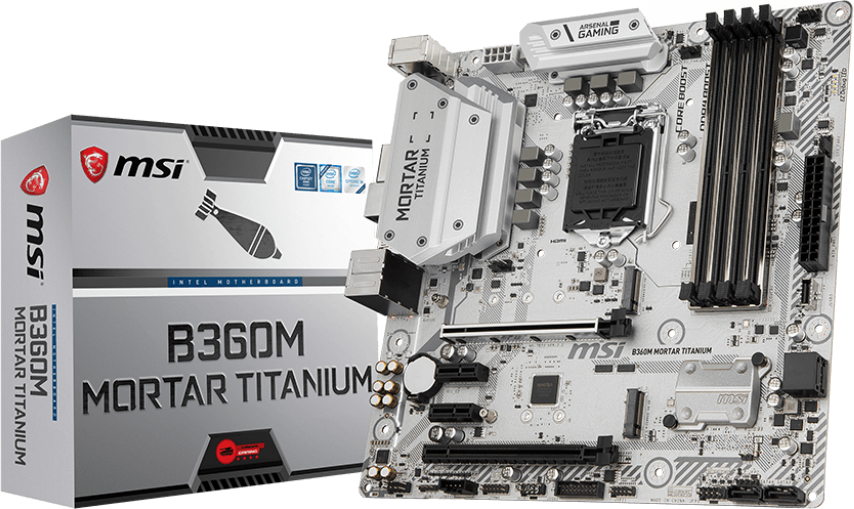

MSI B360M MORTAR TITANIUM
Obrázek
Základní desky s chipsetem B360 se zaměřují především na poměr cena/výkon. Nepodporují přetaktování procesorů, nabízí však slušnou výbavu za přiznivou cenu. MSI si připravilo B360M Mortar Titanium, která hned na první pohled zaujme svým neobvyklým vzhledem. Bílé PCB se často nevidí a i když má deska kompaktní formát mATX, nabízí podobnou konektivitu jako dražší základní desky s chipsetem Z370.

Za poskytnutí zdroje Fortron HYDRO 600 děkuji společnosti FSP Group.

Obrázek


Specifikace a obsah balení

Patice: 1151
Podpora CPU: Intel Core 8. generace, Intel Pentium Gold, Intel Celeron G3900
Podpora pamětí: DDR4, až 64 GB při 2666 MHz
Chipset: Intel B360
Sloty: 2x PCI-E 3.0 x16 (x16, x4), 2x PCI-E 3.0 x1
Konektory pro uložiště: 4x SATA 3, 2x M.2
Zvukový čip: Realtek ALC 892
Síťový čip: Intel 219-V
SLI: Ne
CFX: Ano, Two-way
Speciální vlastnosti: RGB, Intel Optane

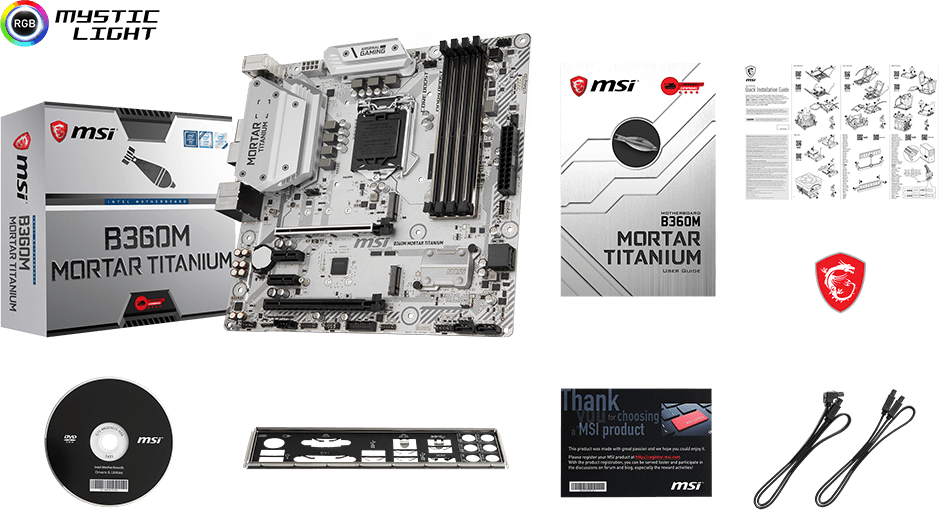

K základní desce dostanete dva černé SATA kabely, IO shield ve stylu MSI Gaming, nálepku MSI Gaming, manuály a CD s ovladači.

Obrázek

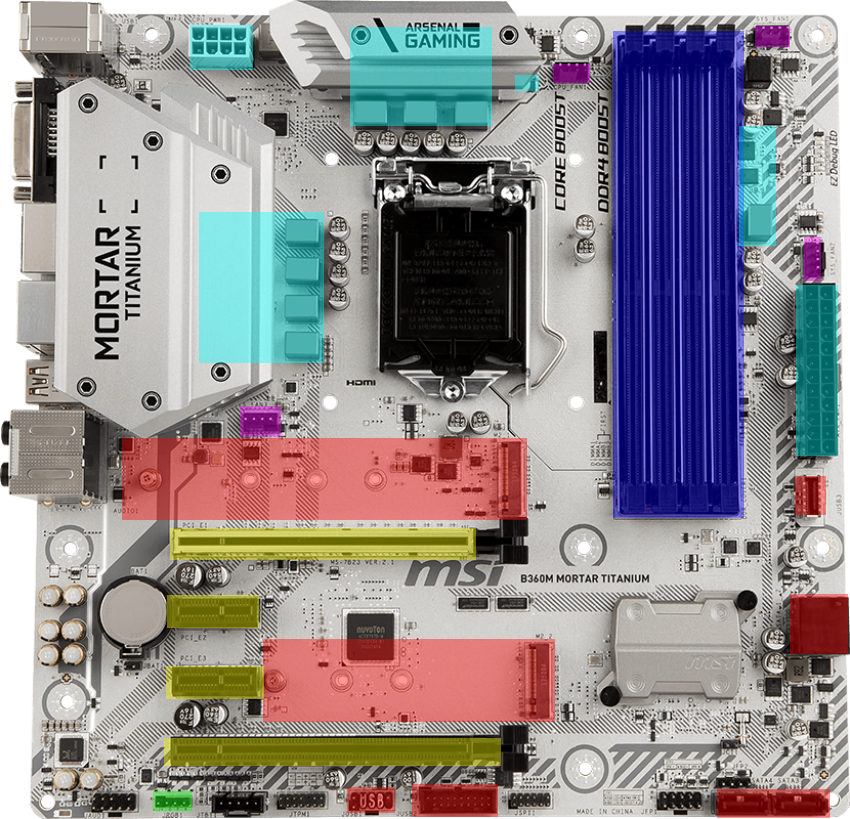

Rozbor a popis základní desky

Obrázek

4x SATA 3, 1x USB 3.0, 1x USB 2.0, 1x M.2 M.2 2280, 1x M.2 22110
4x DIMM DDR4, až 2667 MHz, maximální kapacita 64 GB
2x PCI-E x16 3.0 (x16/x4), 2x PCI-E x1 3.0
1x EPS, ATX 24pin, 4 fáze pro CPU, 2 fáze pro iGPU, 1 fáze pro SA, 1 fáze pro RAM
1x CPU fan, 3x SYS fan
RGB konektor


Obrázek

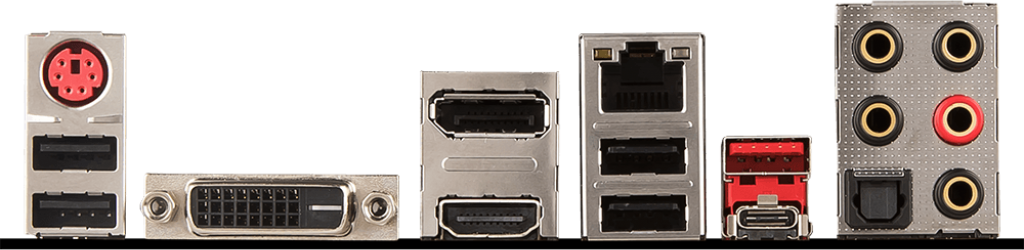

PS/2, 2x USB 2.0
DVI
DP, HDMI
LAN, 2x USB 2.0
USB 3.1 Gen2, USB-C
Audio

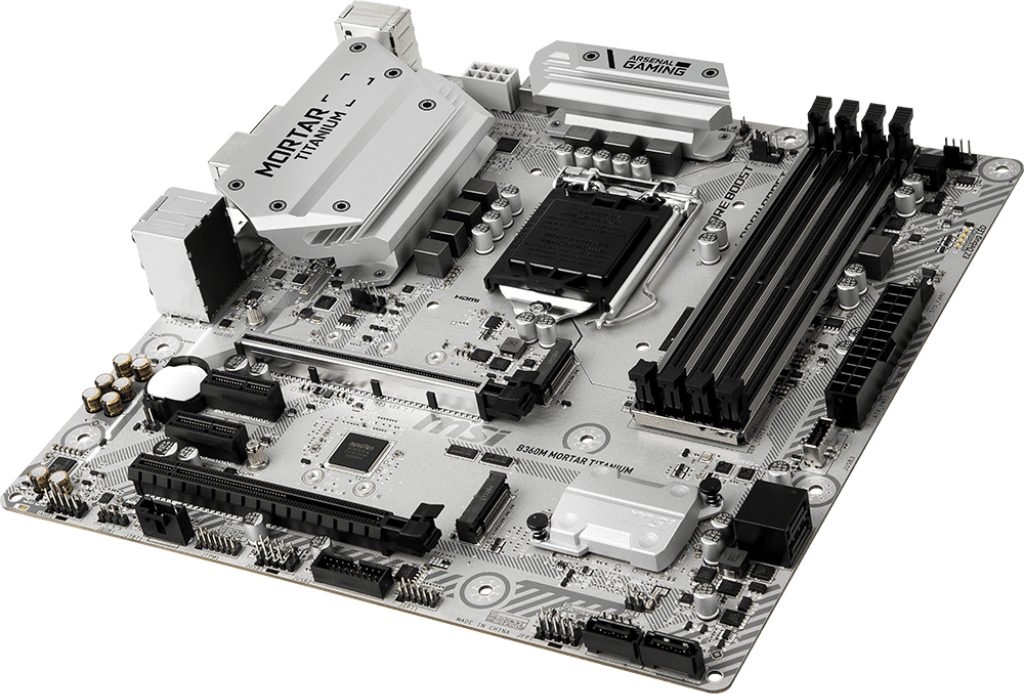

Základní deska má bílé PCB, chladiče VRM a chipsetu jsou stříbrné. Deska velmi dobře ladí s grafickými kartami MSI Armor, MSI Gaming Titanium nebo GALAX a kvalitní bílou skříň dnes není problém sehnat. Na základní desce nejsou žádné RGB prvky, můžete si však připojit vlastní příslušenství pomocí čtyřpinového RGB konektoru.

Obrázek

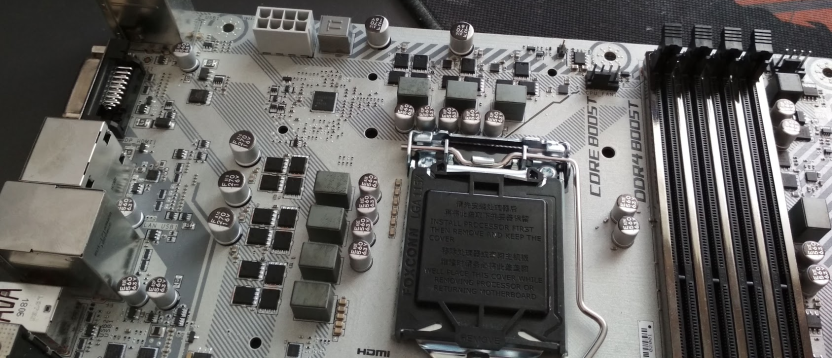

VRM je zcela dostatečné i pro šestijádrovou i7 8700. Za povšimnutí stojí obrovský hliníkový blok, díky kterému jsou teploty velmi nízké. Kontrolér napětí je Richtek RT3607BC, který podporuje 4+3 fáze, na této desce běží v módu 4+2 fáze. Každá fáze pro CPU Vcore má dva high side (SM4503) a low side (SM4337) MOSFETy, fáze pro iGPU má dva páry high side MOSFETů a jeden low side MOSFET.

Obrázek

Závěr a hodnocení
MSI B360M Mortar Titanium je o více než 1000 Kč dražší než nejlevnější H310 desky, Za příplatek dostanete dvojici M.2 slotů s podporou Intel Optane, více konektorů a lepší zpracování než ASRock H310M-HDV, kterou jsem před pár dny testoval. Samozřejmě si platíte i za exkluzivní vzhled. MSI však prodává i standardní B360M Mortar, která je o 300 Kč levnější. Deska bohužel nepodporuje přetaktování, k tomu potřebujete chipset Intel Z370. I tak se jedná o velmi dobrý produkt, který mohu doporučit.

ObrázekObrázekObrázekObrázekObrázek
MSI B360M Mortar Titanium je kvalitní základní deska s neobvyklým vzhledem za slušnou cenu.


Klady

Originální vzhled
Podpora Intel Optane
Dobrá konektivita
Síťový čip od Intelu

Zápory

Zadní panel má pouze jeden USB 3.1 konektor
Nepodporuje přetaktování




Děkuji společnosti MSI za zapůjčení základní desky MSI B360M MORTAR TITANIUM!
