MSI B450 GAMING PRO CARBON AC - nejlepší základní deska s chipsetem B450

Příspěvekod Adys301 » 30 zář 2018 11:07

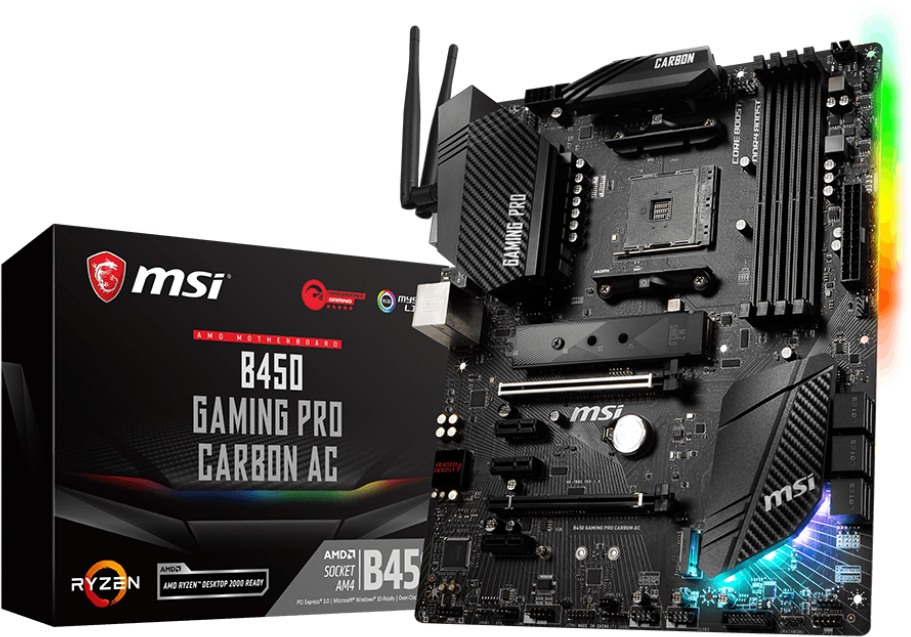

MSI B450 GAMING PRO CARBON
Obrázek

Většina základních desek s chipsety B450 stačí na provozování procesorů AMD Ryzen při základních frekvencích nebo s lehkým přetaktováním. Předchozí B450 deska od MSI, kterou jsem testoval, dopadla velmi dobře. Nyní se podíváme na top model od tohoto výrobce, který hravě konkuruje i dražším X470 deskám.
Za poskytnutí zdroje Fortron HYDRO 600 děkuji společnosti FSP Group.

Obrázek


Porovnání s B350 Gaming Pro Carbon
Největšímu upgradu se dočkalo napájení. Levné MOSFETy PK616BA a PK632BA od NIKO Semi nahradily 4C024 a 4C029 od ON Semi. Tyto MOSFETy jsou o dost výkonnější a efektivnější, MSI navíc použilo mnohem větší chladiče, teploty tedy budou velmi dobré i při taktování. B450 verze se také může chlubit jedním M.2 konektorem navíc, podporou bootování z NVME RAID a StoreMI. Obstarožní DVI nahradil Display Port a deska má integrovanou WIFI. Předchozí verze však má dva USB konektory navíc a RAM sloty mají ochranu proti vytrhnutí. Všechny B450 desky od MSI mají tlačítko BIOS Flashback, díky kterému můžete nahrát nejnovější BIOS i bez procesoru a RAM, stačí mít připojený ATX konektor.

Obrázek

Specifikace a obsah balení

Patice: AM4
Podpora CPU: AMD Ryzen 1. a 2. generace
Podpora pamětí: DDR4, až 64 GB při 3466 MHz
Chipset: AMD B450
Sloty: 2x PCI-E x16 (x16 3.0, x4 2.0), 3x PCI-E 3.0 x1
Konektory pro uložiště: 6x SATA 3, 2x M.2
Zvukový čip: Realtek ALC 1220
Síťový čip: Intel I211AT
SLI: Ne
CFX: ANO
Speciální vlastnosti: RGB, podpora StoreMI, bootování z NVME RAID.
Cena: 3 390 Kč na TS Bohemia

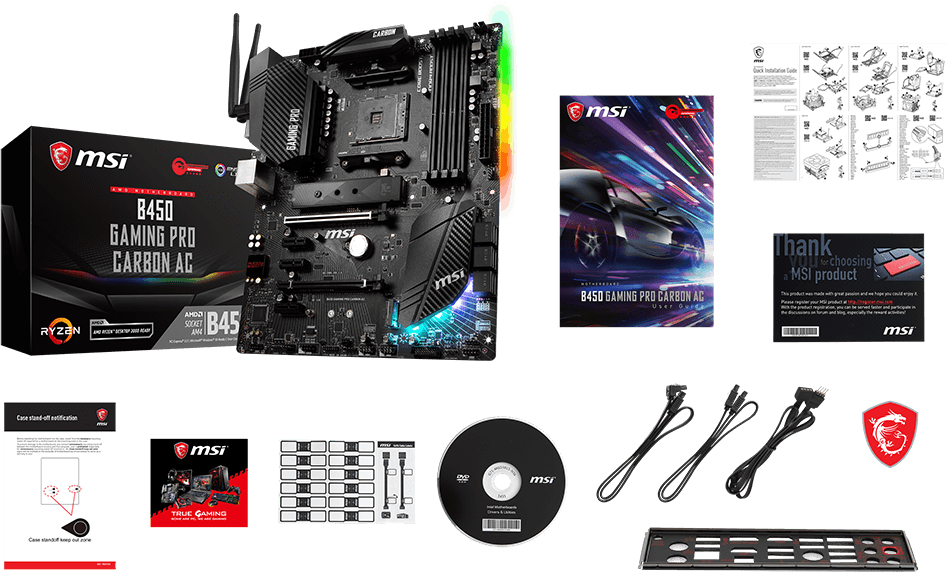

K základní desce dostanete dva černé SATA kabely, RGB rozbočovač, IO ve stylu MSI GAMING, nálepky na kabely, antény, odznak MSI GAMING, manuály a CD s ovladači.

Obrázek

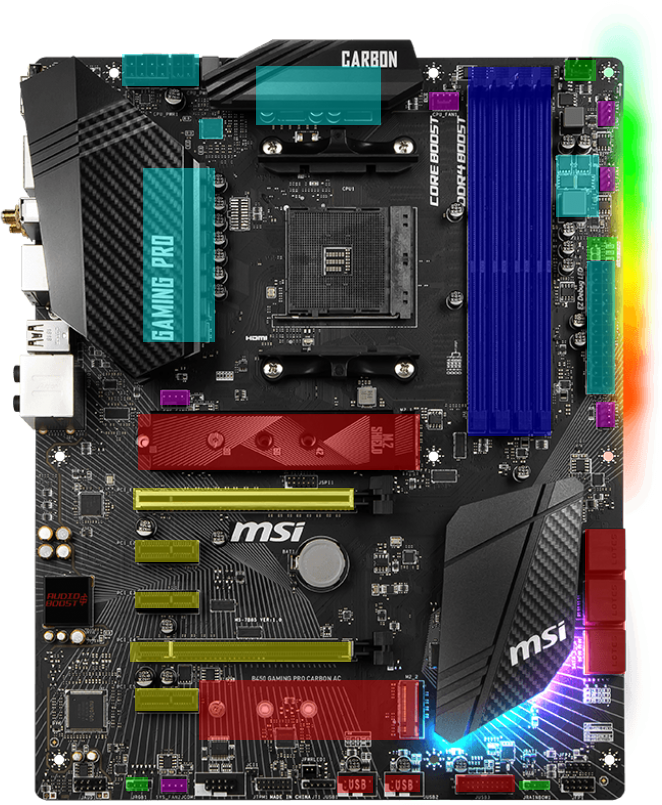

Rozbor základní desky

Obrázek

6x SATA 3, 1x USB 3.0, 2x USB 2.0, 1x M.2 22110 1x M.2 2280
4x DIMM DDR4, až 3466 MHz, maximální kapacita 64 GB
2x PCI-E x16 (x16 3.0, x4 2.0), 3x PCI-E x1 2.0
1x EPS, 1x P4, ATX 24pin, 4 fáze pro CPU, 2 fáze pro SOC, 1 fáze pro RAM
1x CPU fan, 1x PUMP fan 3x SYS fan
RGB konektory, Corsair RGB, debug LED


Při zapojení NVME SSD do spodního M.2 slotu se všechny PCI-E konektory kromě prvního x16 konektoru vypnou.
Pokud zapojíte jakékoliv zařízení do PCI-E x1 slotu, druhý PCI-E x16 slot se přepne na rychlost x1 místo x4.
Pokud zapojíte M.2 zařízení do horního M.2 konektoru, konektory SATA5 a SATA6 se vypnou.


Obrázek

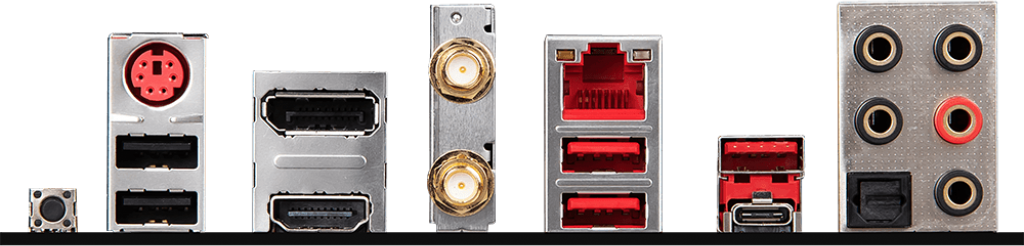

BIOS Flashback
PS/2, 2x USB 2.0
DP, HDMI
WiFi konektory
LAN, 2x USB 3.1
USB 3.1 Gen2
USB 3.1 Gen2 USB-C
Audio

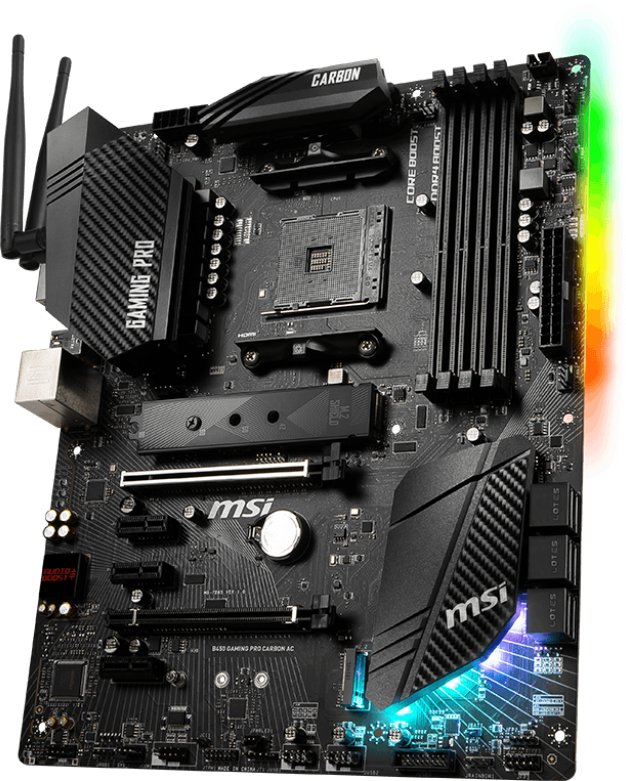

Základní deska je kompletně černá, na chladičích chipsetu a VRM je povrch, který připomíná uhlíková vlákna. Na straně u ATX konektoru se nachází pruh RGB LED, pod chladičem chipsetu jsou další LED. RGB výbavu můžete doplnit čtyřpinovými a třípinovými RGB zařízeními. Menší specialitou je i speciální konektor pro RGB od Corsair.

Obrázek

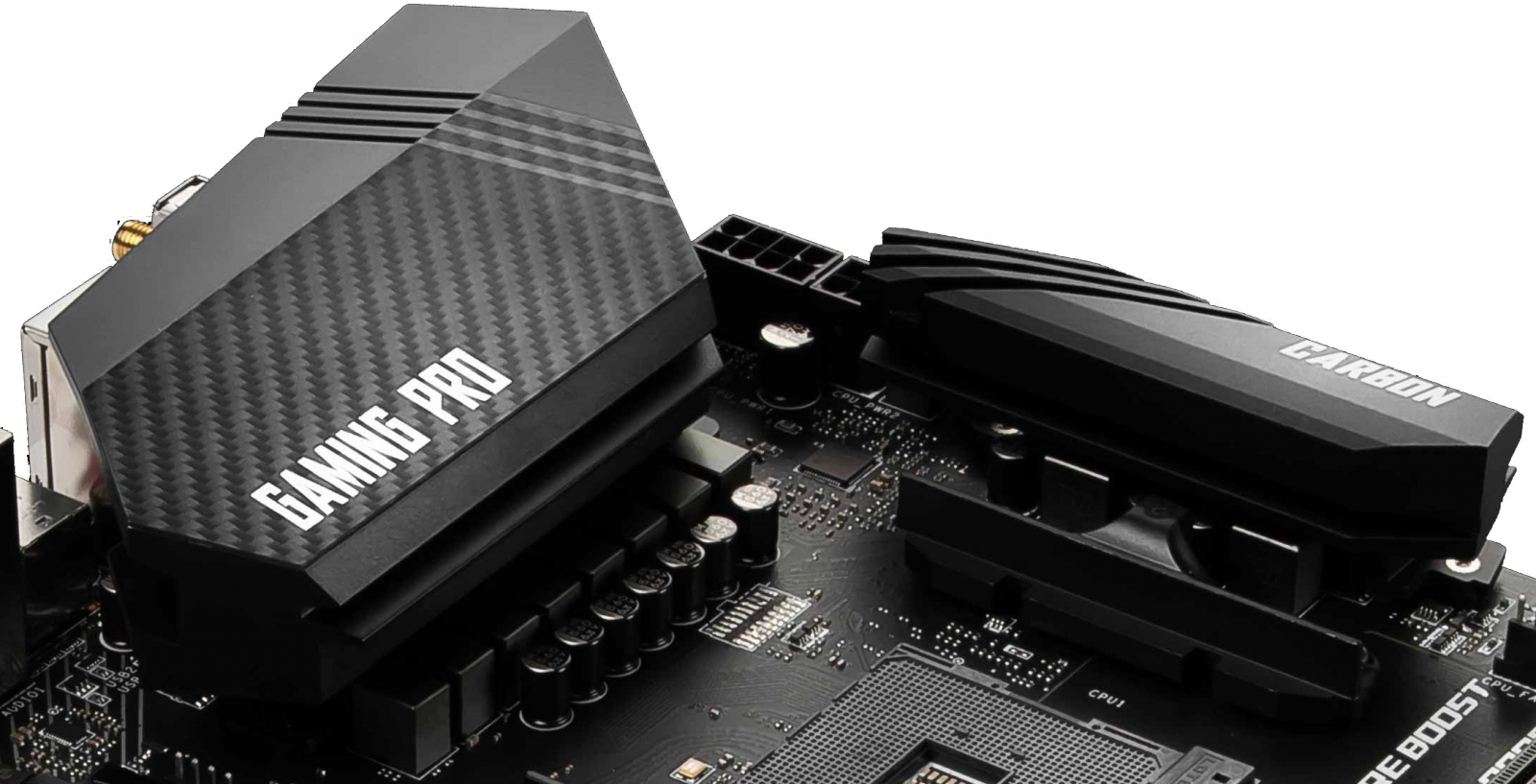

B450 Gaming Pro Carbon používá stejné VRM jako X470 Gaming Plus. Jedná se o vcelku silné VRM se čtyřmi fázemi pro CPU Vcore a dvěmi fázemi pro SOC. Každá fáze pro CPU Vcore má dvě cívky a dva páry low side a high side MOSFETů. SOC část je stejná, akorát každá fáze má jednu cívku. MSI použilo kvalitní MOSFETy, díky kterým je VRM výkonnější a efektivnější než desky od GIGABYTE, ASUS i ASRock v této cenové relaci. Navíc má i velmi dobré chlazení, deska vás tedy rozhodně nebude limitovat při taktování procesoru. VRM pro RAM mají jednu fázi, která obsahuje cívku a dva páry high side a low side MOSFETů.

Datasheety:

Kontrolér napětí: https://www.richtek.com/en/Products/Vco ... id=RT8894A
High side MOSFET: https://www.onsemi.com/pub/Collateral/NTMFS4C029N-D.PDF
Low side MOSFET: https://www.onsemi.com/pub/Collateral/NTMFS4C024N-D.PDF

Obrázek

Provozní vlastnosti a přetaktování

Desku jsem potrápil procesorem AMD Ryzen 5 1600, který jsem přetaktoval na 4 GHz při 1,425 V. Při základních frekvencích se teplota dostala na pouhých 58°C, po přetaktování na 66°C. Toto jsou excelentní výsledky, MSI zde odvedlo skvělou práci. Paměti Team Group XTREEME 3866 MHz CL18 se mi podařilo nastavit až na 3600 MHz CL18, deska měla však značné problémy se stabilitou. Deska prošla benchmarky při 3466 MHz CL14, pro absolutní stabilitu jsem musel nastavit frekvenci 3333 MHz a časování CL14.

Závěr a hodnocení

U většiny desek nižší třídy se musí dělat kompromisy. Výrobci se nejčastěji soustředí na vzhled, protože zákazníci dnes preferují RGB před kvalitou. MSI na svých nejnovějších deskách pro AMD procesory udělalo značné pokroky hlavně v oblasti VRM a jeho chlazení, testovaná B450 Gaming Pro Carbon je skvělým příkladem. Základní deska podala mnohem lepší výsledky než ostatní B450 desky a rozhodně ji mohu doporučit. Já osobně bych preferoval verzi bez WiFi, která by srazila cenu o pár stovek, i se současnou cenou se však jedná o kvalitní produkt s velmi dobrým poměrem cena/výkon.

ObrázekObrázekObrázekObrázekObrázek
MSI B450 GAMING PRO CARBON AC je skvělá základní deska s nadprůměrnou výbavou a uspokojí i náročné uživatele.


Klady

Silné VRM s nadprůměrným chlazením
Podpora RGB
Velmi dobrá konektivita
Propracovaný BIOS
Debug LED
Podpora AMD StoreMI a NVME RAID
Tlačítko BIOS Flashback

Zápory

Ne každý využiju WiFi, která zvyšuje cenu o několik stovek.




Děkuji obchodu TSBohemia.cz za zapůjčení základní desky MSI B450 GAMING PRO CARBON AC!

ObrázekObrázekObrázekObrázek
You Tube: TechAdys301
Obrázek


HW specialista a tvůrce článků
Moje článkyFacebook

Reklama
Uživatelský avatar
Ltb
Administrátor
Master Level 8
Master Level 8
Příspěvky: 6519
Registrován: únor 03
Bydliště: Praha západ
Pohlaví: Muž

Re: MSI B450 GAMING PRO CARBON AC - nejlepší základní deska s chipsetem B450

Příspěvekod Ltb » 30 zář 2018 22:07

Publikováno

Velké díky za další fajn recenzi 8) 8)

dumardus
Level 1
Level 1
Příspěvky: 51
Registrován: leden 12
Pohlaví: Muž

Re: MSI B450 GAMING PRO CARBON AC - nejlepší základní deska s chipsetem B450

Příspěvekod dumardus » 22 bře 2019 14:26

Nová verze Biosu: 7B85v16
Datum vydání: 2019-03-06
Popis: Podpora nových AMD Ryzen 3000
