kam a jaké zapojit kabely od zdroje seasonic GC-500

Příspěvekod governante » 06 lis 2020 18:48

Zdravím pořídil jsem PC a potřeboval bych poradit kam zapojit jednotlivé kabely od zdroje seasonic GC-500 ,jelikož nejsou popsaný konektory tak se v tom trochu ztrácím.
Děkuji

Reklama
petr22
Guru Level 15
Guru Level 15
Příspěvky: 48262
Registrován: únor 12
Pohlaví: Muž

Re: kam a jaké zapojit kabely od zdroje seasonic GC-500

Příspěvekod petr22 » 06 lis 2020 18:57

Neni potreba aby byly popsane, kam prijdou je jasne podle tvaru.

ATX 24 pinu do ATX konektoru zakladni desky
4-8 PIn pridavne napajeni procesoru do desky

6-8 PIN pridavne napajeni graficke karty do graficke karty (pokud 2x tak oba)

SATA napajeni do disku a mechanik

governante
nováček
Příspěvky: 37
Registrován: březen 12
Pohlaví: Žena

Re: kam a jaké zapojit kabely od zdroje seasonic GC-500

Příspěvekod governante » 06 lis 2020 19:50

Ještě mě zbývají tyto a nevím kam je zapojit?
Nemáte oprávnění prohlížet přiložené soubory.

petr22
Guru Level 15
Guru Level 15
Příspěvky: 48262
Registrován: únor 12
Pohlaví: Muž

Re: kam a jaké zapojit kabely od zdroje seasonic GC-500

Příspěvekod petr22 » 06 lis 2020 19:54

Neni potreba zapojit vsechno, jen co je treba.

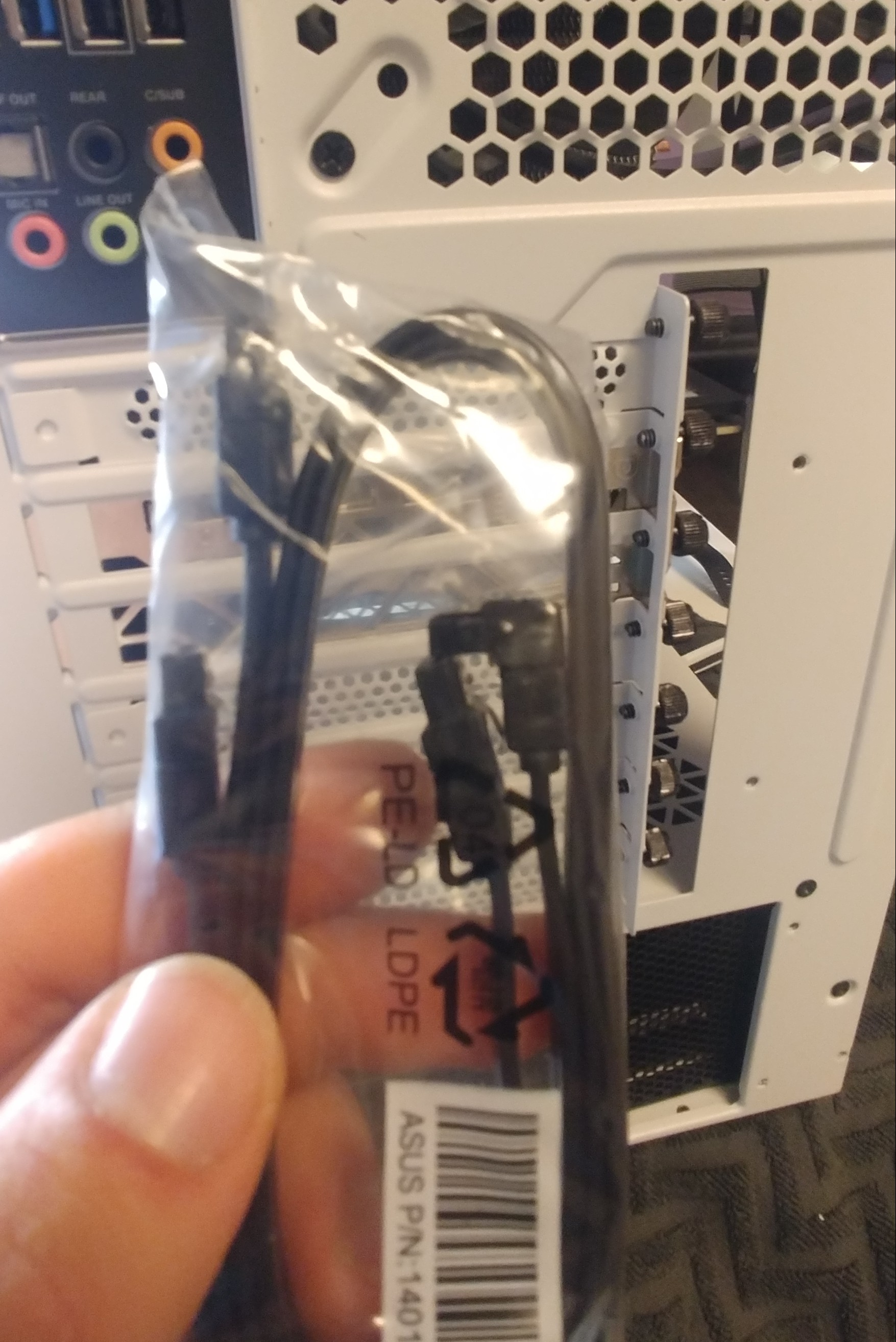

To prvni vypada jako opticky kabel na pripojeni zvukoveho zarizeni, bude to od desky.
Zapojis pokud mas treba zesilovac nebo domaci kino s optickym vstupem.

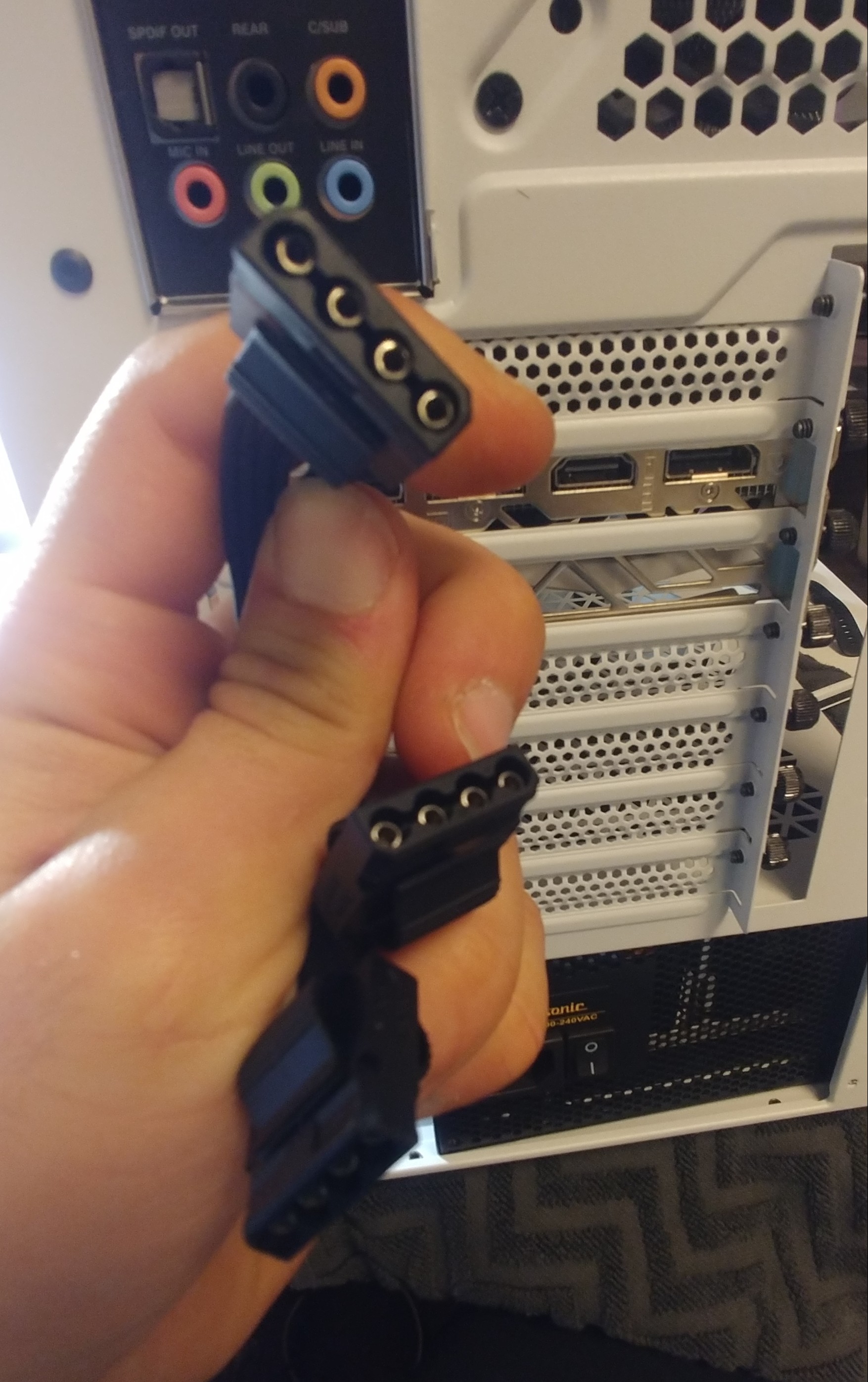

Prostredni obrazek je molex - napajeni IDE disku a IDE mechanik, coz asi nemas

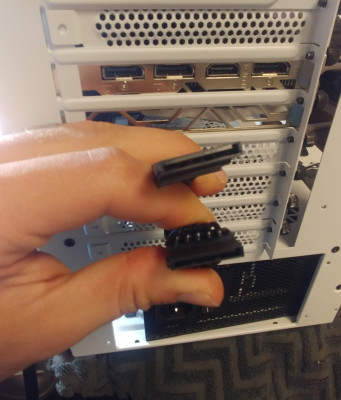

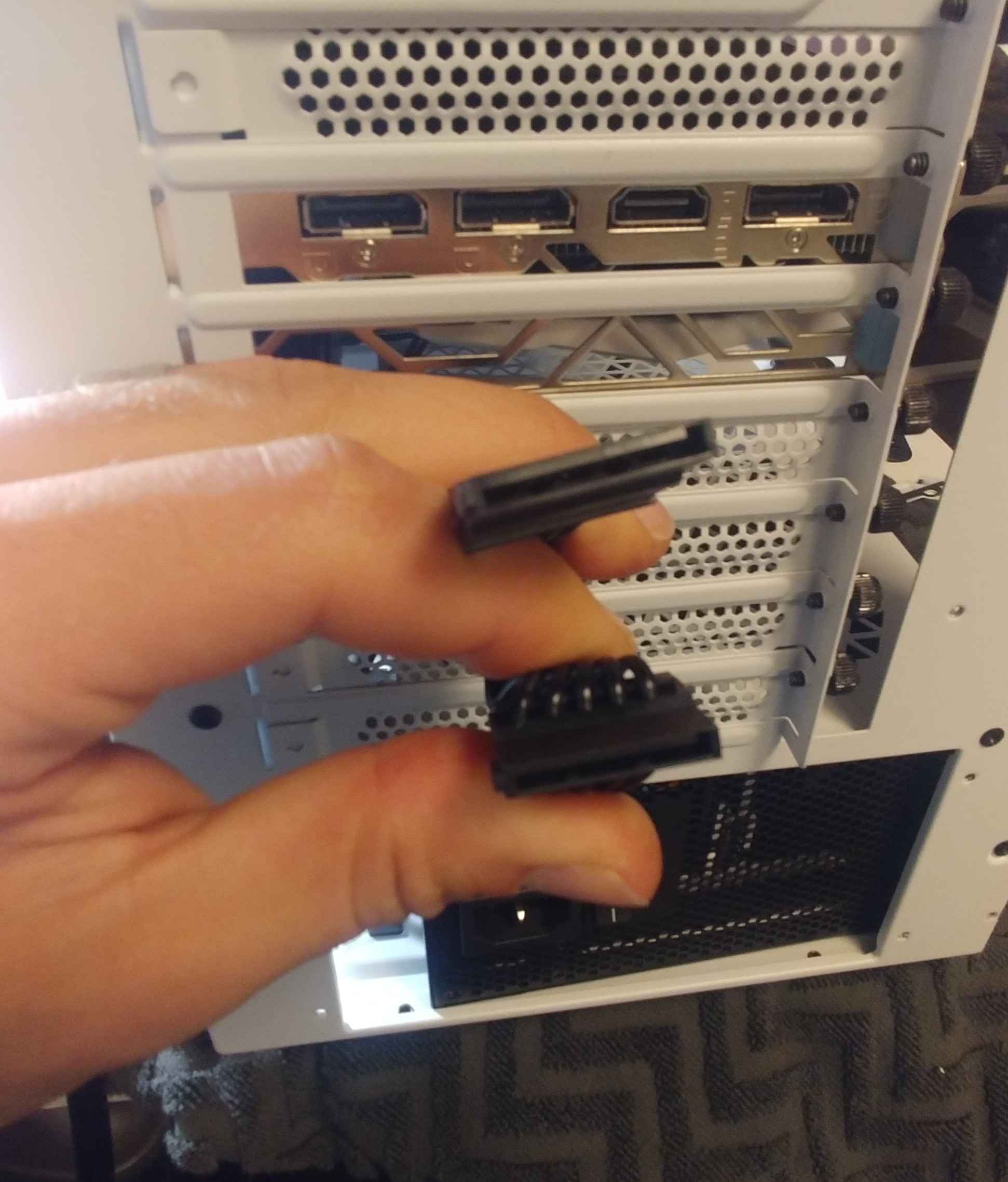

To posledni je SATA napajeni - pokud mas mene zarizeni nez konektoru, zbydou take,
kdyz budes mit davsli 2 disky, budes je potrebovat nekam zapojit. Jestli mas SATA disk
nebo mechaniku, do kazdeho zarizeni prijde jedno napajeni.

governante
nováček
Příspěvky: 37
Registrován: březen 12
Pohlaví: Žena

Re: kam a jaké zapojit kabely od zdroje seasonic GC-500

Příspěvekod governante » 06 lis 2020 20:06

Mám jen základovku, grafiku, disk mám ssd.
zapojil jsem tedy napájení desky,procesoru, grafiky pak propojení předního panelu.Ještě mám volné kabely od větráku ty nevím kam připojit? Jinak by to tedy mělo být vše?

petr22
Guru Level 15
Guru Level 15
Příspěvky: 48262
Registrován: únor 12
Pohlaví: Muž

Re: kam a jaké zapojit kabely od zdroje seasonic GC-500

Příspěvekod petr22 » 06 lis 2020 20:08

Z ventilatoru ve skrini ?

Do portu na desce, jsou oznacene FAN1, FAN2, FAN3 atd a vypadaji vsechny stejne.

Jestli je to SSD v M.2 slotu na desce tak SATA napajeni ze zdroje nepotrebujes zapojit.

governante
nováček
Příspěvky: 37
Registrován: březen 12
Pohlaví: Žena

Re: kam a jaké zapojit kabely od zdroje seasonic GC-500

Příspěvekod governante » 06 lis 2020 20:14

ok tak snad to bude vše. A nevadí že na desce jsou ty FAN čtyřpinový a kabely od větráků jen tří?

petr22
Guru Level 15
Guru Level 15
Příspěvky: 48262
Registrován: únor 12
Pohlaví: Muž

Re: kam a jaké zapojit kabely od zdroje seasonic GC-500

Příspěvekod petr22 » 06 lis 2020 20:16

Ne, zapoj to podle toho vyrezu na 3 piny.

governante
nováček
Příspěvky: 37
Registrován: březen 12
Pohlaví: Žena

Re: kam a jaké zapojit kabely od zdroje seasonic GC-500

Příspěvekod governante » 06 lis 2020 20:19

Snad už poslední otázka, u chladiče procesoru jsou na desce dva konektory - šedý a černý, je jedno do kterého zapojím?

petr22
Guru Level 15
Guru Level 15
Příspěvky: 48262
Registrován: únor 12
Pohlaví: Muž

Re: kam a jaké zapojit kabely od zdroje seasonic GC-500

Příspěvekod petr22 » 06 lis 2020 20:21

CPU_FAN1 by mel byt ventilator na chladici procesoru.

Ten by mel byt 4 PIN.

Uživatelský avatar
xbs
Elite Level 12.5
Elite Level 12.5
Příspěvky: 19480
Registrován: prosinec 17
Bydliště: mezi venuší a marzem
Pohlaví: Muž

Re: kam a jaké zapojit kabely od zdroje seasonic GC-500

Příspěvekod xbs » 06 lis 2020 20:23

si snad stačí vzít k ruce návod k desce a přečíst si to :evil: dává se to do CPU_FAN, pak tam bejvá CPU_OPT, třeba pro druhej větrák na chladiči...

governante
nováček
Příspěvky: 37
Registrován: březen 12
Pohlaví: Žena

Re: kam a jaké zapojit kabely od zdroje seasonic GC-500

Příspěvekod governante » 06 lis 2020 20:26

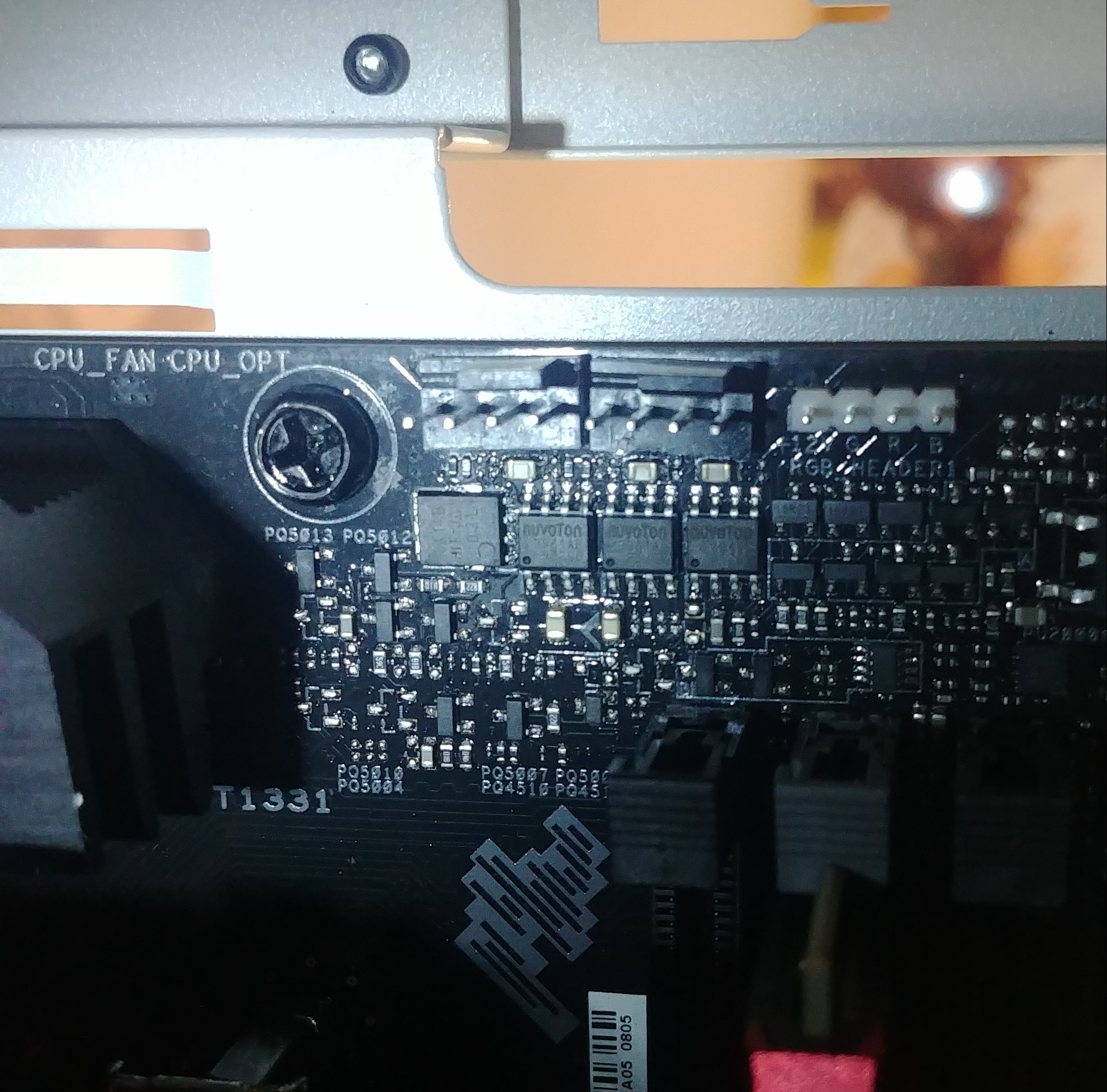

Je to tam takhle
Nemáte oprávnění prohlížet přiložené soubory.
