Socket LGA 1150

[Martab]

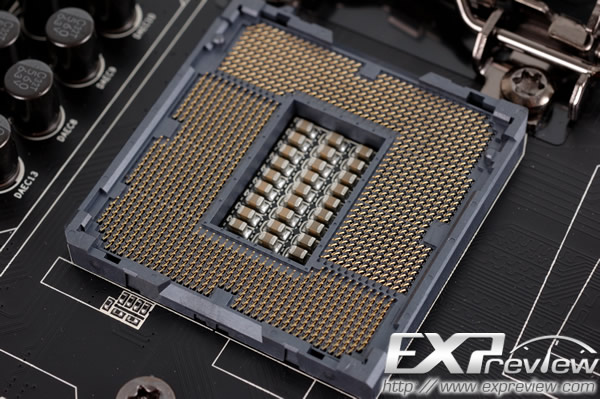

http://www.expreview.com/topic/img/news/2013/05/28/lga1150.jpg

• Uveden v roce 2013 jako nástupce LGA 1155
• Pasují do něj CPU z rodiny Haswell (6/2013) a Haswell Refresh (5/2014) a Devil's Canyon (6/2014)
• LGA 1150 využívá chipsety Intel řady 8 a 9
  • Chipsety řady 8 byly uvedeny společně s CPU Haswell, většina desek podporuje po upgradu BIOSu i CPU Haswell Refresh
  • Chipsety řady 9 byly uvedeny spolu s CPU Haswell Refresh a jsou zpětně kompatibilní c CPU Haswell, chipsety řady 9 jsou též určeny pro příští generaci procesorů Broadwell které budou využívat 14nm výrobní proces

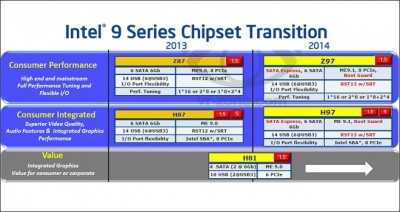

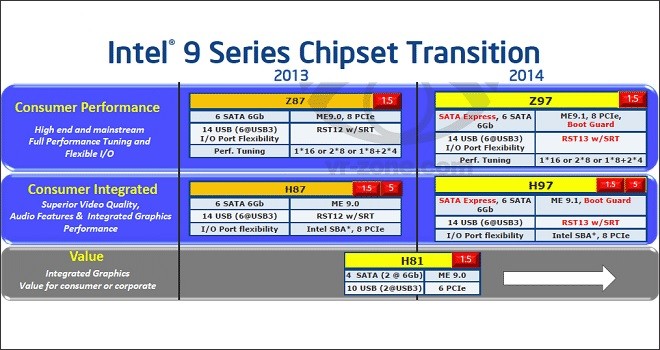

  • Chipsety jsou rozděleny do několika kategorií
    - Z87, H87, B85, H81 a Z97, H97

http://technewspedia.com/wp-content/uploads/2013/06/24479_9-Series-Intel-portada-660x350.jpg

Haswell – 4. Generace Core

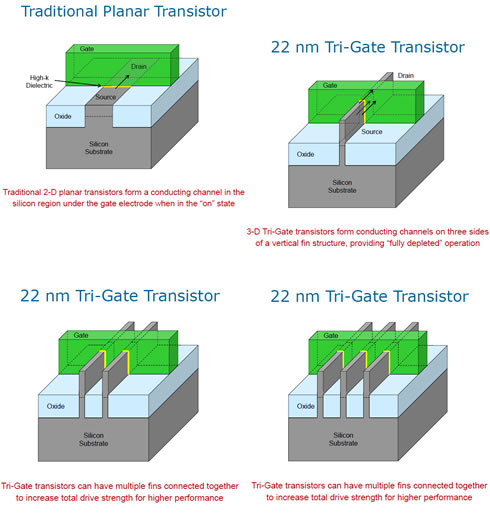

Oficiálně uvedeny 2. Června 2013 v rámci Intelovské strategii „tick-tock“ jako vylepšení architektury Ivy Bridge a hlavně přinesly nový socket LGA 1150. CPU jsou vyráběna 22nm výrobním procesem a využitím 3D Tri-Gate tranzistorů.

http://www.cdrinfo.com/images/uploaded/Intel_32nm_Planar_22nmTriGate2.jpg

Intel se dále s generací Haswell zaměřil také na snížení spotřeby CPU, čemuž napomohla i integrace úsporných stavů S0.

Haswell Refresh
Uvedeny na přelomu května a června 2014, jedná se o „staré známé“ procesory Haswell s mírně vyššími takty.

Devil's Canyon (Core i7-4790K a Core i5-4690K)
Uvedeny v červnu 2014 a jedná se o CPU založené na architektuře Haswell, která byla vylepšena o filtrační kondenzátory a byla použita lepší pasta pro přenos tepla z jádra. I díky tomu mají tyto CPU o něco lepší výsledky v OC, ale stále velmi záleží na štěstí při výběru konkrétního CPU. Core i7-4790K se také stal prvním CPU od Intelu který má základní frekvenci 4GHz.

Jak už je u Intelu zvykem, rozdělil svá CPU do několika kategorií, na které se postupně podíváme.

Intel Core i7

i7


Járo: Haswell (Haswell Refresh a Devil's Canyon)
Počet jader: 4
L1 cache: 32kB instrukční + 32kB datová pro každé z jader
L2 cache: 256kB pro každě z jader
L3 cache: 8MB
Paměti: až DDR3 1600MHz 1.5V (dvoukanálově)
Výrobní technologie: 22nm
T-Case: 66.35 - 72.72°C
Technologie: Hyperthreading, Turbo Boost 2.0, MMX, SSE, SSE2, SSE3, SSSE3, SSE4.1, SSE4.2, AVX, Intel 64, XD bit, Intel VT-x, Intel VT-d, TXT, Smart Cache, AES-NI, vPro, TSX-NI, HNI (včetně AVX 2.0 a FMA3)
Úsporné funkce: Enhanced Intel SpeedStep Technology (EIST)

Oproti minulé generaci se CPU dočkali výkonnějších integrovaných grafik HD Graphic 4600 (20 sharderů). Zajímavostí je, že Intel též uvedl modely grafickou Iris a Iris Pro, např.: Core i7-4770R, ale ty nejsou určeny do LGA 1150, ale jsou prodávány pouze jako součást základní desky v BGA pouzdře (CPU je připájen přímo k desce).

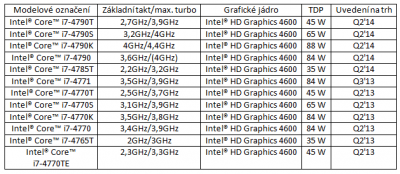

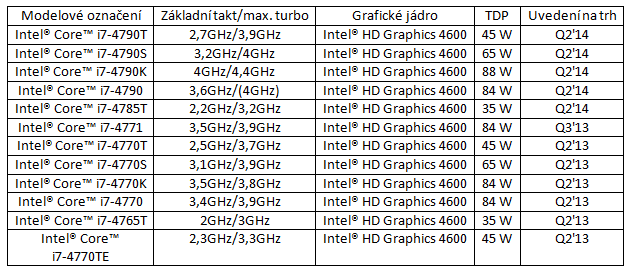

i7 - modely

Intel Core i5

i5


Járo: Haswell (Haswell Refresh a Devil's Canyon)
Počet jader: 2/4
L1 cache: 32kB instrukční + 32kB datová pro každé z jader
L2 cache: 256kB pro každě z jader
L3 cache: 4/6MB
Paměti: až DDR3 1600MHz 1.5V (dvoukanálově)
Výrobní technologie: 22nm
T-Case: 71.35 - 72.72°C
Technologie: Turbo Boost 2.0, MMX, SSE, SSE2, SSE3, SSSE3, SSE4.1, SSE4.2, AVX, Intel 64, XD bit, Intel VT-x, TXT, Smart Cache, AES-NI, vPro, TSX-NI, HNI (včetně AVX 2.0 a FMA3), Hyperthreading (pro dvoujádrové modely)
Úsporné funkce: Enhanced Intel SpeedStep Technology (EIST)

Oproti procesorům i7 je řada i5 velmi rozmanitá, můžeme zde nalézt jak dvoujádra (s podporou Hyperthreading) tak plnohodnotná čtyřjádra, dále se liší kapacitou L3 cache a v neposlední řadě také podporovanými technologiemi a instrukcemi. Procesory jsou doplněny grafickými čipy HD graphic 4600, i zde můžeme nalézt čipy s Iris Pro grafikou v provedení BGA v podobě modelů i5 4670R a 4570R

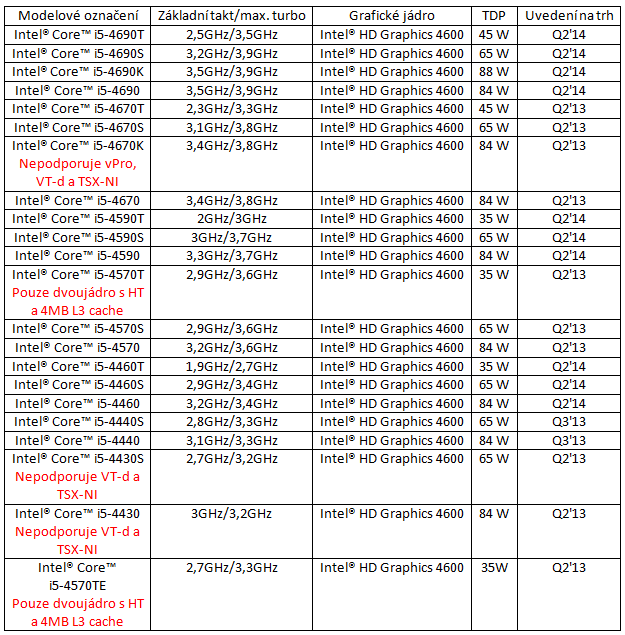

i5 - modely

Intel Core i3

i3


Járo: Haswell (Haswell Refresh)
Počet jader: 2
L1 cache: 32kB instrukční + 32kB datová pro každé z jader
L2 cache: 256kB pro každě z jader
L3 cache: 3/4MB
Paměti: až DDR3 1600MHz 1.5V (dvoukanálově)
Výrobní technologie: 22nm
T-Case: 66.4 - 72°C
Technologie: Hyper-threading, AES-NI, MMX, SSE, SSE2, SSE3, SSSE3, SSE4.1, SSE4.2, AVX, AVX2, FMA3, Enhanced Intel SpeedStep Technology (EIST), Intel 64, XD bit, Intel VT-x, Smart Cache, vPro
Úsporné funkce: Enhanced Intel SpeedStep Technology (EIST)

Nižší řada i3 přišla na trh až tři měsíce (září) po výkonnějších i5 a i7. CPU využívají integrované grafické čipy HD Graphic 4400 a 4600

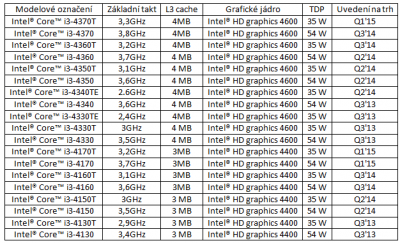

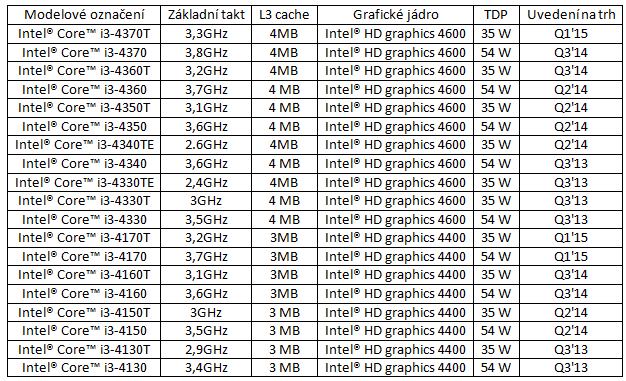

i3 - modely

Intel Pentium

Pentium


Járo: Haswell (Haswell Refresh)
Počet jader: 2
L1 cache: 32kB instrukční + 32kB datová pro každé z jader
L2 cache: 256kB pro každě z jader
L3 cache: 3MB
Paměti: až DDR3 1333MHz 1.5V (dvoukanálově)
Výrobní technologie: 22nm
T-Case: 66.4 - 72°C
Technologie: MMX, SSE, SSE2, SSE3, SSSE3, SSE4.1, SSE4.2, Intel 64, XD bit, Intel VT-x, Smart Cache
Úsporné funkce: Enhanced Intel SpeedStep Technology (EIST)

Pentia byla uedena spolu s i3 v září roku 2013. Zajímavým modelem je G3258, též označnován jako „Intel Pentium Anniversary Edition G3258“, jedná se o výroční modek k 20. Výročí procesorů Pentium, stejně jako „K“ modely i5 a i7 má možnost měnit násobič směrem nahoru a díky tomu je vhodný pro taktování.

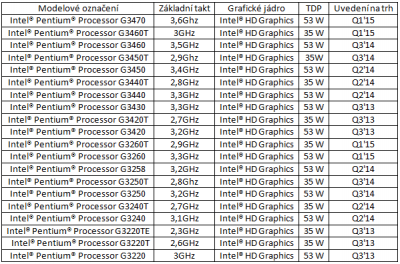

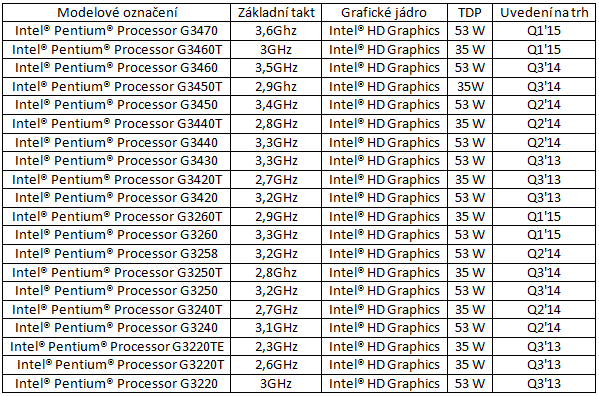

Pentium - modely

Intel Celeron

Celeron


Járo: Haswell (Haswell Refresh)
Počet jader: 2
L1 cache: 32kB instrukční + 32kB datová pro každé z jader
L2 cache: 256kB pro každě z jader
L3 cache: 2MB
Paměti: až DDR3 1333MHz 1.5V (dvoukanálově)
Výrobní technologie: 22nm
T-Case: 66.4 - 72°C
Technologie: MMX, SSE, SSE2, SSE3, SSSE3, SSE4.1, SSE4.2, Intel 64, XD bit, Intel VT-x, Smart Cache
Úsporné funkce: Enhanced Intel SpeedStep Technology (EIST)

Celerony byly uvedeny až v lednu roku 2014 jako nejnižší řada procesoru pro LGA 1150

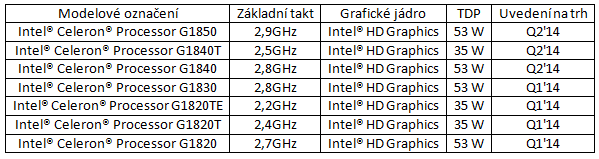

Celeron - modely

Intel Xeon E3-1200v3

Xeon


Járo: Haswell (Haswell Refresh)
Počet jader: 2 nebo 4
L1 cache: 32kB instrukční + 32kB datová pro každé z jader
L2 cache: 256kB pro každě z jader
L3 cache: 4-8 MB
Paměti: až DDR3 1600MHz 1.5V (dvoukanálově) včetně ECC
Výrobní technologie: 22nm
Technologie: Hyperthreading, Turbo Boost 2.0, MMX, SSE, SSE2, SSE3, SSSE3, SSE4.1, SSE4.2, AVX, Intel 64, XD bit, Intel VT-x, Intel VT-d, TXT, Smart Cache, AES-NI, vPro, TSX-NI, HNI (včetně AVX 2.0 a FMA3)
Úsporné funkce: Enhanced Intel SpeedStep Technology (EIST)

Na tomto místě bych si dovolil menší odklon od původních desktopových CPU směrem k servrovým CPU Intel Xeon E3, jedná se o CPU která vznikla na stejných základech jako procesory 4. generace Core. Většina těchto CPU se oproti procesorům Core liší o něco nižšími takty a deaktivovanou integrovatou grafikou a tím mádem i nižší hodnotou TDP. Jednotlivé procesory této řady se mezi sebou vzájemně liší jak podporou různých technologií (jako je Hyperthreading) tak i počtem jader. Procesory Intel Xeon tvoří speciální edici, která je určena do náročných podmínek pro provoz 24/7.
Nejčastěji je možné se v desktopu setkat s CPU Intel Xeon E3-1230v3 a jeho nástupcem, Intel Xeon E3-1231v3 (v přehledu zvýrazněny), které osazujeme i do sestav stavěných zde na fóru a to z důvodu jejich nízké ceny ve srovnání s i7, z které vycházejí, jsou to čtyřjádrové CPU s podporou Hyperthreading (zpracování až 8 vlákec naráz).

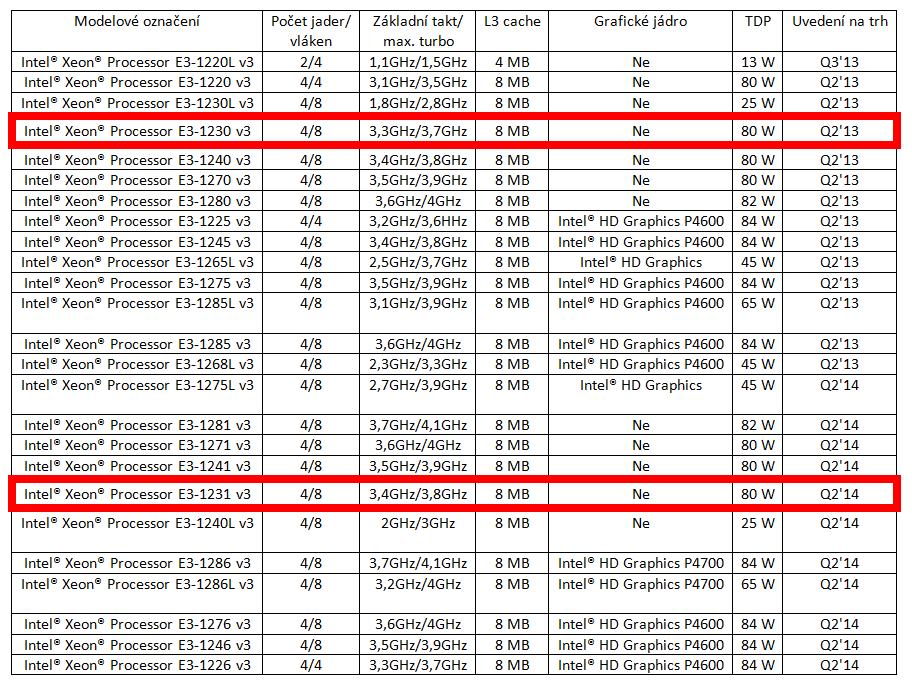

Xeon - modely

Modely s odemčeným násobičem

http://img.tomshardware.com/L/X/427173/original/intel-haswell-devils-canyon.png

Intel nabízí i tzv. „K“ modely, které mají odemčený násobič a díky tomu je lze snadno přetaktovat. Mezi nejzajímavější modely patří Core i7-4790K a Core i5-4690K a nově, k 20. výročí i Intel Pentium Anniversary Edition G3258. Avšak, aby bylo možné tyto CPU přetaktovat, je třeba k tomu vlastnit adekvátní desku s chipsetem Z-series (Z87 nebo Z97) a pro procesory z řady Devil's Canyon je třeba vlastnit desku s chipsetem Z97, nebo Z87 s upgradovaným BIOSem (platí pro většinu desek s chipsety Z87). Sem tam, se objeví i desky s nižšími chipsety, které podporují změnu násobiče (docela časté to bylo při uvedení generace Haswell), ale Intelu se to "nelíbilo" a proto tyto desky prakticky vymizeli, příkladem desky s chipsetem B85 a podporou OC je ASUS B85-PRO GAMER.

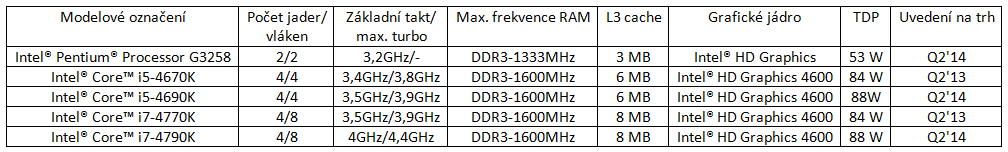

Modely s odemčeným násobičem

Zdroj: http://ark.intel.com

EDIT(8.9.2015): Doplněno o nové modely viz: viewtopic.php?f=44&t=134965&p=1268525#p1268525

---

Toto téma navazuje na rozcestník (ZDE), kde můžete nalézt informace také o jiných paticích.

Toto téma jsem založil samostatně z důvodu lepší přehlednosti a aby bylo možné psát komentáře s Vašimi dotazy, postřehy a připomínkami.

[Karrex]

Moc pěkný určitě to tu budu zkoumat při výběrech, btw. zmínku ke Xeonu tam doplňovat nebudeš?

[Martab]

Zatím jsem se zaměřil na čistě desktopové modely, a až budu mít udělané současné patice (Intel LGA 1150 a LGA 2011 a AMD AM3+, AM1, FM2 a FM2+), tak možná (s největší pravděpodobností) dodělám takové ty "sleciality", jako je Xeon a podobné (ještě nevím, musím to zvážit, jestli to nebude zavádějící a tak, ale k tomu vymyslím nějaký text, tak to snad bude OK).

[Oxxid]

Chybí ti zmínka o chipsetech c222, c224, c226 a Q87
Jinak pěkné

//ted koukam ze jsi z toho serverové záležitosti vynechal. Tak to nic.

[proofer]

Anebo pro to můžeš udělat zvlášť oddělení "speciální procesory"

[Martab]

Jo, mohl bych, ještě uvidím, jak to vykoumám

To Oxxid: Jo prozatím jsem z toho servrové záležitosti vynechal, protože by to narůstalo do ohromných rozměrů, ale s těmi Xeony se dá setkat i v normálním desktopu, tak bych je tam časem asi zařadil.

[Karrex]

Já bych to jen tak na oko udělal tak, že bych tam dopsal k i7 něco ve stylu - do desktopové verze můžeme použít i serverové procesory Xeon, které nabízí stejný výkon jen jsou bez grafického jádra blabla důvody a později k tomu přidal odkaz na serverové procesory u kterých bych také dopsal, že některé by nebylo špatné použít i do desktopu. Aby to zbytečně nemátlo lidi, že ho tam vůbec nemáš a přitom ho tu dáváme do dost drahých sestav .

[Martab]

Jo, nějak to provedu, nakonec jsem se rozhod, že pozdržím dodělání LGA 2011 a dodělám ty Xeony, ale ještě předtím musíme udělat marmeládu z třešní (no, některé věci jsou prostě důležitější... )

[Karrex]

Haha, 2011 socket tu nemá / ani nekupuje tolik lidí, ty Xeony si také myslím, že jsou přednější. Ale na marmeládu se nedá dopustit .

[Martab]

Xeony doplněny.

[Martab]

Doplněno o Modely s odemčeným násobičem.

[davidrohusch]

Intel Pentium g3258 se dá přetaktovat až na 4.5GHZ
