GM Electronic s.r.o brno zkušenosti. Vyřešeno

[guest]

A co chceš stavět?

[Reklama]

[fatalfanatic]

Toto: http://www.elektronikacz.cz/index.php/schemata/audio-technika/191-stenice-bezdratovy-mikrofon

[fatalfanatic]

Stím že jsem přidal spínač,rezistor a diodu jako HUD Indikator

[Uziv00]

Měl by ses přihlásit do nějakého elektronického kroužku.

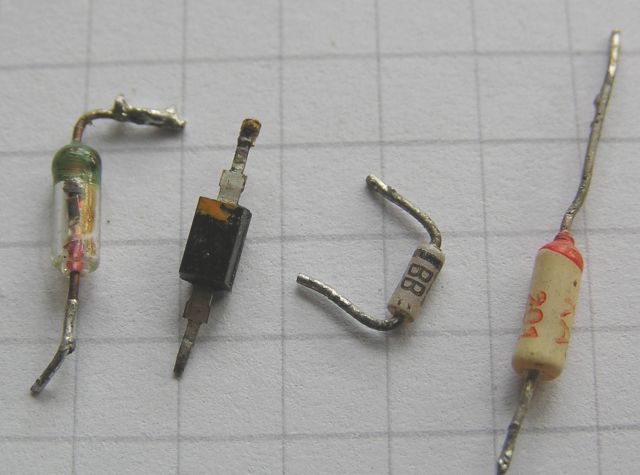

Varikap je skutečně kapacitní dioda. Vtip je v tom, že svou kapacitu mění v závislosti na napětí. S úspěchem se proto používá pro ladění u TV nebo u VKV tunerů místo ladícího kondenzátoru, který je příliš velký a dražší než potenciometr a varikap (viz. obr.).
V uvedeném zapojení je varikap použit pro frekvenční modulaci. Jeho náhrada trimrem tudíž nepřichází v úvahu.

[fatalfanatic]

It crowd: kroužek bych potřeboval to jistě ano, ale to mě postačí škola i když tedy zrovna teď máme silnoproud. Nicméně varikap mám pravděpodobně 2x regulovatelné a 1x stálý. Já totiž myslel, že součástka bude vypadat nejspise jako kondik nebo dioda . Zitra dodám foto menšího varikapu
Co mám tak snad to je varikap.

[Uziv00]

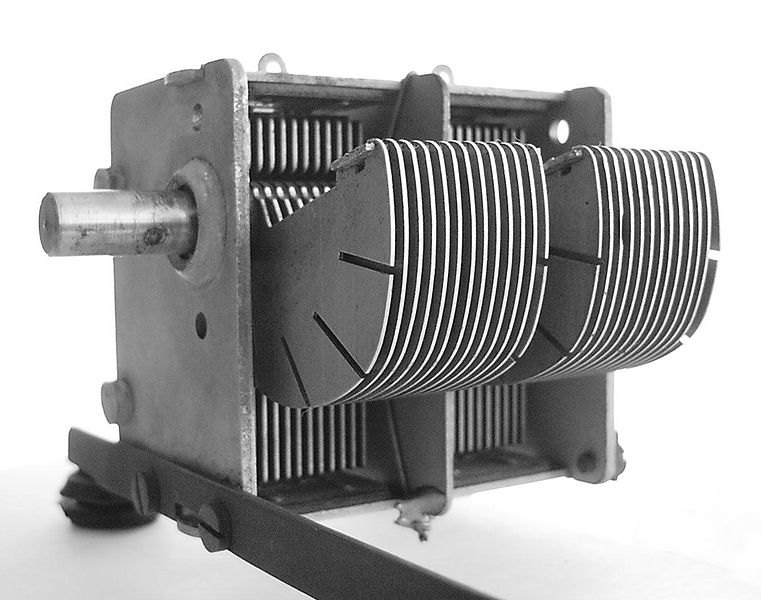

Ona tak vypadá. Ten předchozí obrázek je ladící kondenzátor (jak je u něj v popisu uvedeno).

[fatalfanatic]

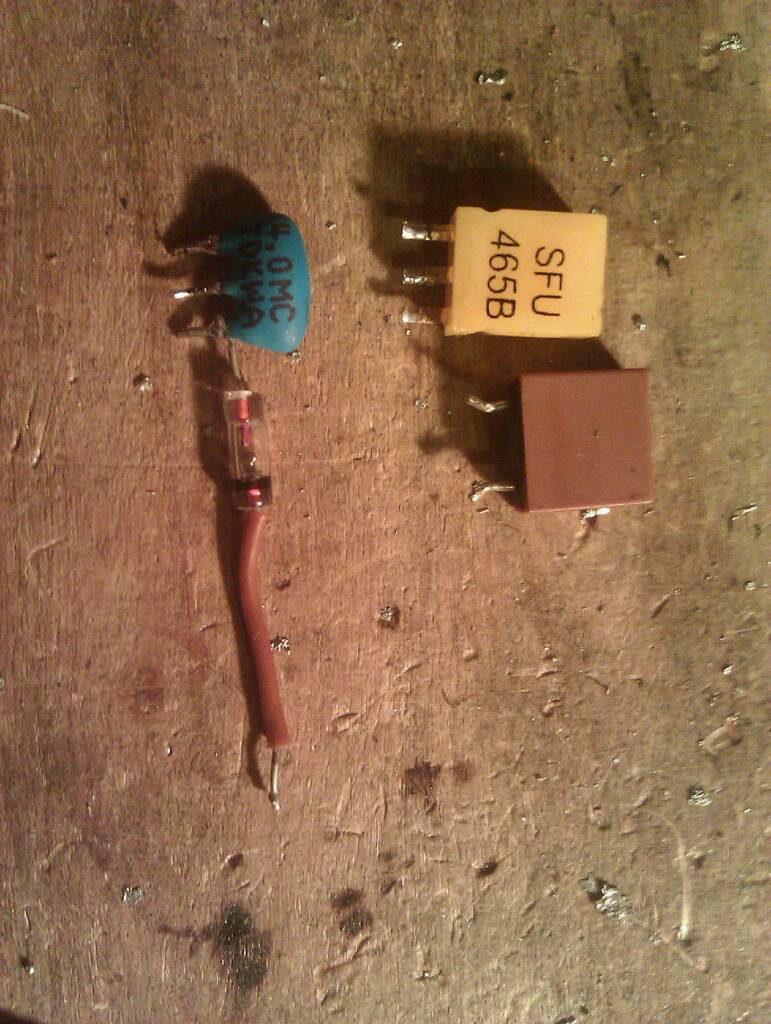

Jojo tak to by mohla být tady ta dioda
<b>v pravo dole</b>.

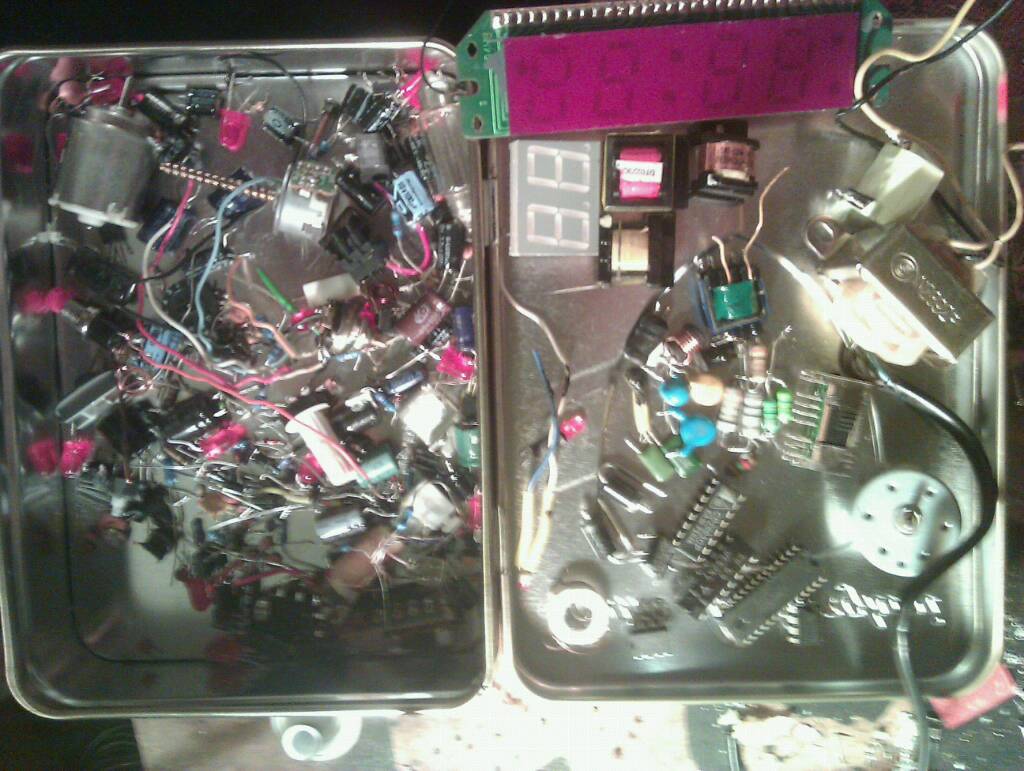

Ale záhul to hledat. V tomto bordelu .

[Uziv00]

To vypadá jako obyč Ge dioda.

[fatalfanatic]

Diodka je v půlce rozdělena vypadá to v první části opravdu jako anoda a katoda a v druhe jako malá cívka. Těžké říct čočka fotoaparátu není lidské oko.

[Uziv00]

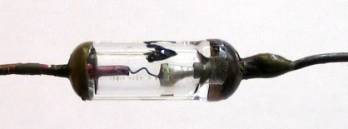

Mě to připadá jako typická hrotová germaniová dioda, která se používala pro VF usměrnění v DV a SV přijímačích. Buď je naní něco napsáno, nebo prozkoumej značení diod.

[guest]

Také bych to tak tipnul, GA201 apod.

[fatalfanatic]

Ani číslo ani písmenko označení nebo tak max na plošnáku a to jen D1,D2,3,5 apod

Každopádně ještě jedna možnost součástka je označena jako D1 a je jediná na celém plošném spoji. Celkově se jedná o radio z marťanků pokud znáte taktéž stoleté. Ale to asi nebude, označena:
______
910
3M
