Kapacitních diod je celá řada, takže respektuj doporučený typ, nebo jeho ekvivalent. Tato dioda slouží k frekvenční modulaci a musí při daném napětí odpovídajícímu signálu zachyceným mikrofonem, namodulovat signál vytvořený cívkou a kapacitním trimrem (tím se dá v určitém rozsahu nastavit kmitočet, aby byl srozumitelný na přijímači s FM rozsahem). Takže nedodržení daných hodnot, nemusí zařízení fungovat. Cívka a kapacitní trimr určuje vysílaný kmitočet a elektretový mikrofon a kapacitní dioda kmitočtový zdvih frekvenční modulace (tedy i srozumitelnost signálu ve FM přijímači). Pracovní body tranzistorů určuji odpory a kondenzátor paralelně k mikrofonu brání pronikání vf signálu na mikrofon. Takže doporučuji respektovat doporučené hodnoty a typy součástek, chceš-li uspět.

[fatalfanatic]

Ono taky součástky můžou lehce propadnout a už se nevyrábět to je potom pasé hledat něco co už má jen pár lidí v katalogu bohužel, přesný typ taky není.

Potřebuji buď stejný typ nebo náhradu.

[guest]

Učit se, učit se a učit se. Nemyslí, že ti to někdo bude hledat. Náhradu si jistě najdeš sám.

Hledáš varikap, takže musí být /přibližně/ stejné napětí, proud a kapacita = náhrada /U,I,C/.

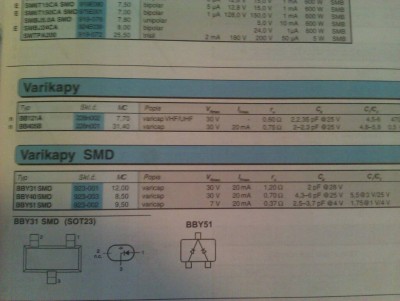

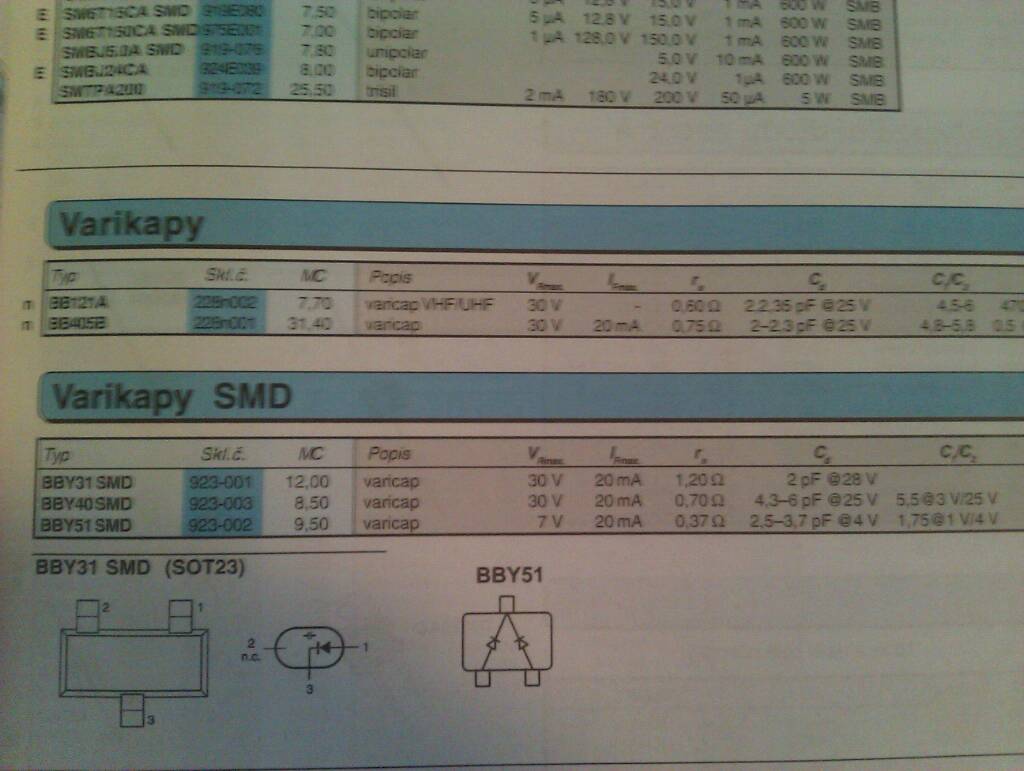

[Pic]

Parametry varikapu BB105 1,8 - 18pF/30 V

[fatalfanatic]

BS: však ano hledat budu a hledám sám jen od začátku jsem nevěděl jak vypadá to samý učitelé a mistři "tuto součástku jsem nikdy neviděl a nikdy o ní neslyšel" tak většinou už se dělá bezdrat.microfon s integracem pro nejspise citlivost a stabilitu. Toto je stáre schema a zapojení, spíš na polovinu obvodu baby sitingu nebo jak se to píše.
Tento tejden ještě skočím do kameneho obchodu kde podle vizitky prodávají staré součástky sice +- o 20kc víc ale co nadělám.
a když to vůbec nenajdu, tak kamarâce udělám maják nebo blikač ,,, soumtakovy obvod nebo
Něco co se najde a nebude až tak na součástky zařazený.

[guest]

V této kategorii nejsou staré a nové součástky, resp. za vše se dá sehna náhrada a ta není dražší než ten původní díl.

To by se týkalo např. elektronek. Ty si najdi nějaké lepší schéma, abys to nemusel takto lepit z historických součástek.
