Jak na desce zapojím správně konektory? (Power, Reset…)*

[knedlousek]

ahoj
mám následující dost amatérský problém:na základní desce od mého secondary pc mi nějaký dobrák vytáhl takový konektory je jich šest,1.sleep sw(dva drátky)2.power led (jeden drátek) 3.h.d.d. led (jeden drátek+ k tomu je ještě jedna nepopsaná)4.reset sw(dva drátky)5. repro(dva drátky a dva nezapojené porty v konektoru)....vše je takhle již tz krámu mám to od předchozího a to prvního uživatele.....prosím poraďte co s tím komp bez toho nejde zanout......díky předem

[Reklama]

[Myloš]

Předpokládám, že k desce nemáš manuál.
Znáš její typ? Mohl by na ní být někde napsaný.
No a potom k tomuhle typu vygooglovat manuál.

[knedlousek]

a tad yfoto portu na desce
http://img704.imageshack.us/i/69733037.mp4/

[Myloš]

Fotka se mi nechce načíst, nehledě na to, že formát mp4 je video.
Takže to, prosím, ulož jako obrázek (nejlépe JPG) a vlož ho přímo sem do fóra jako přílohu své odpovědi.

[knedlousek]

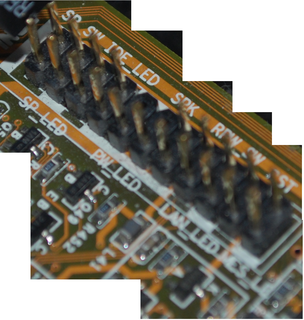

fotka snad již v pohodě zde:
// Opakuji – fotky nelinkuj, ale vkládej do fóra. Takhle. Příště už sám, ano?
// Myloš

[autoprd]

Dyť to tam máš napsany

[d1amond]

Spíš by mě zajímal typ desky. Našel bych si na netu manuál a pak zjistil, jak ty pin jsou zapojené. Není z toho jasné, kde je + a -, což by byl u ledek problém, u reset a power je to jedno.

//foto shora by posloužilo lépe, ale manuál ještě víc.
//všechno co je _LED není nutné pro zapnutí PC. RST=Reset (jedno v jaké pořadí je zapojíš, jsou jen 2), SPK=Speaker.První dvojice pin jsou asi SP_SW(není to k přečtení), což by odpovídalo Sleep Switch - drátky pro zapnutí. Můžeš to zkusit, buď to zapneš nebo ne, nic nezkazíš.Pokud bys to nezapl na SP_SW, tak už zbýva jen R*W_SW, ale to asi nebude na zapnutí. Bez manuálu nevím přesně.

[knedlousek]

takže pokud ti rozumím tak na ledky se k startu počítače mohu ykašlata apak zapojí reset na RST a power na PW_SW co repro to by bejt nemusel no a esi jo tak na SPK ne?

[CZechBoY]

Prostě zapoj PWR to ti stačí na zapnutí PC.
Nastrkej to tam podle toho jak tam máš ty nápisy, pokud bdueš mít špatně polaritu (+-) tak ti bude ledka svítit a zhasínat při aktivitě, prostě obráceně. Žádný velký vliv LEDky nemají :-)

To si ještě neviděl nápisy na desce pro bratra, písmo se nedalo přečíst ani dalekohledem a to jsem ho měl hned u pinů.

[knedlousek]

mám tam sleep sw a reset sw to sleep sw by mělo bejt ke spínači co zapíná počítač.....kam ho mám teda hodit?

[CZechBoY]

Jaká to je teda deska ?

[Radix]

pokud budeš mít špatně polaritu (+-) tak ti bude ledka svítit a zhasínat při aktivitě, prostě obráceně.

Tak to není. Při opačné polaritě nebude svítit ledka vůbec. Poškodit se ale opačným pólováním nemůže.
Je to přece dioda.
