Mrtvé Power tlačítko Optiplex GX280

[Scarabeus]

Zdravím, mám nějaké mrtvé tlačítko na počítači DELL Optiplex GX280
zde jsou fotky zapojení




Jednotlivé komentáře
pic1- hodní a dolní kabel připojený na nějakým spoji vepředu skříně
pic2- dolní vede a mizí kdesi mezi spojem a plechem u tlačítka
pic3- zakončení horního je na desce
pic4- tlačítko po odejmutí krytu vepředu
kontrolka na desce svítí
ale po stisknutí tlačítka zapnout se nic neděje, neví prosím někdo co s tím?
Předem Díky

[Reklama]

[guest]

Nejlepší je ten mikrospinač proměřit zda funguje.

Fotky se vkládají sem, jako příloha - málokdo to bude někde stahovat. Navíc to může časem sloužit i pro uživatele se stejným problémem.

[Scarabeus]

Fotky bych sem dal rád, ale když tady jsou omezení, tak já je hodím na imageshack, jinak proměřit nemám bohužel čím

[guest]

Jaké omezení, ty neumíš zmenšit fotku?

Proč by měl být problém v zapojení? Ty si tam něco přepojoval? Samo se to neudělá.
Na ImageShack ani neklikám, protože mne to po chvilce přesměruje na Travian apod. ptákoviny!

Tlačítlo lze vyzkoušet třeba obyčejnou baterkou - svítidlem.

[Scarabeus]

A mohl bys mi prosím popsat, jak to přes tu baterku vyzkoušet, nějak nevím ani jak se u toho DELLa dostat přesně k těm pinům, které mají co společného právě s daným tlačítkem.

[guest]

Však máš nějaké obrázky, na těch miniaturách vidím, že to máš rozdělané.

[Scarabeus]

Ano rozdělané to mám, ale ten konektor, který vede zepředu od tlačítka vypadá jako PATA a ne klasický káblík od tlačítka.

[guest]

No jo, já to nevidím. Asi je tam toho zapojeného víc.

Proč by měl být problém v zapojení? Ty si tam něco přepojoval? Samo se to neudělá.

[guest]

Stáhni si schéma zapojení - http://www.google.cz/search?hl=cs&sourc ... =&gs_rfai=

Je to tam nějak podobně - toto je 260:

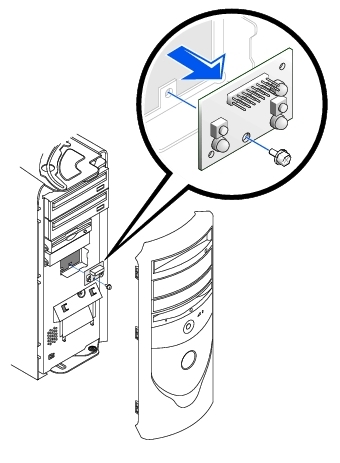

Ono to vůbec nebude jednoduché, je tam plochý kabel:

[Scarabeus]

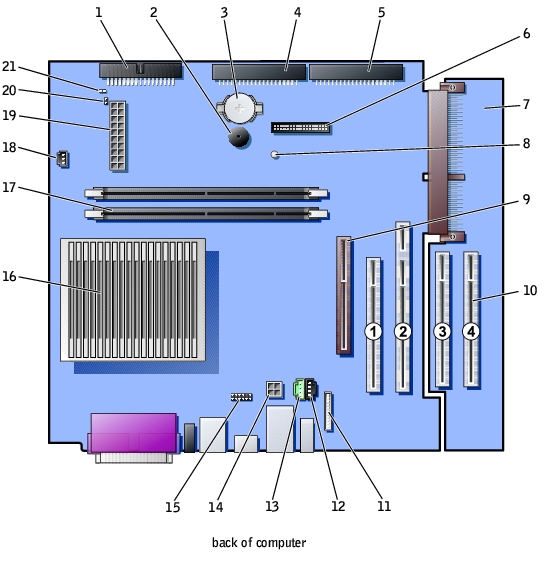

Schéma mám, vypadá to jako ne něm, jenomže ten kabel co je značen jako I/O cable connector jenomže tam je bohužel těch pinů jaksi mnoho.
EDIT: tady ten kabel č. 3

[guest]

Já to nevidím a tak nevím zda se k tomu mikrospinači dostaneš abys to proměřil. Pokud máš schéma, měl bys najít ty dva piny kterými se to zapíná a spojit je třeba šroubovákem. Může být vadný ten mikrospinač, ale také zdroj anebo i deska.

Vyfoť kam je to na tom "tlačítku" připojené.

[Scarabeus]

To je právě docela kámen úrazu, protože absolutně nevím, jak se k tomu dostat, protože z obou stran je to zaplechované a nevím jak s tím hnout a plechy který bych potřeboval uhnout jsou přinýtované takže s nimi nehnu.
