Jak vyřešit airflow ve skříni

Příspěvekod Arha » 31 pro 2020 14:37

Dobrý den,

rád bych se zeptal a nechal si poradit ohledně airflow ve skříni. Grafická karta při velké zátěži dosahuje klidně 85 stupňů (když jsem sundal bočnici a použil větrák, teplota byla maximálně kolem 70).

Momentálně mám dole jen 2x 120mm větráčky, co foukají do skříně a nahoře 1x 120mm, co fouká vzduch ven, ale bylo to jen provizorní řešení. Dopředu dá větráčky nejdou.

Skříň tato -> SKŘÍŇ.

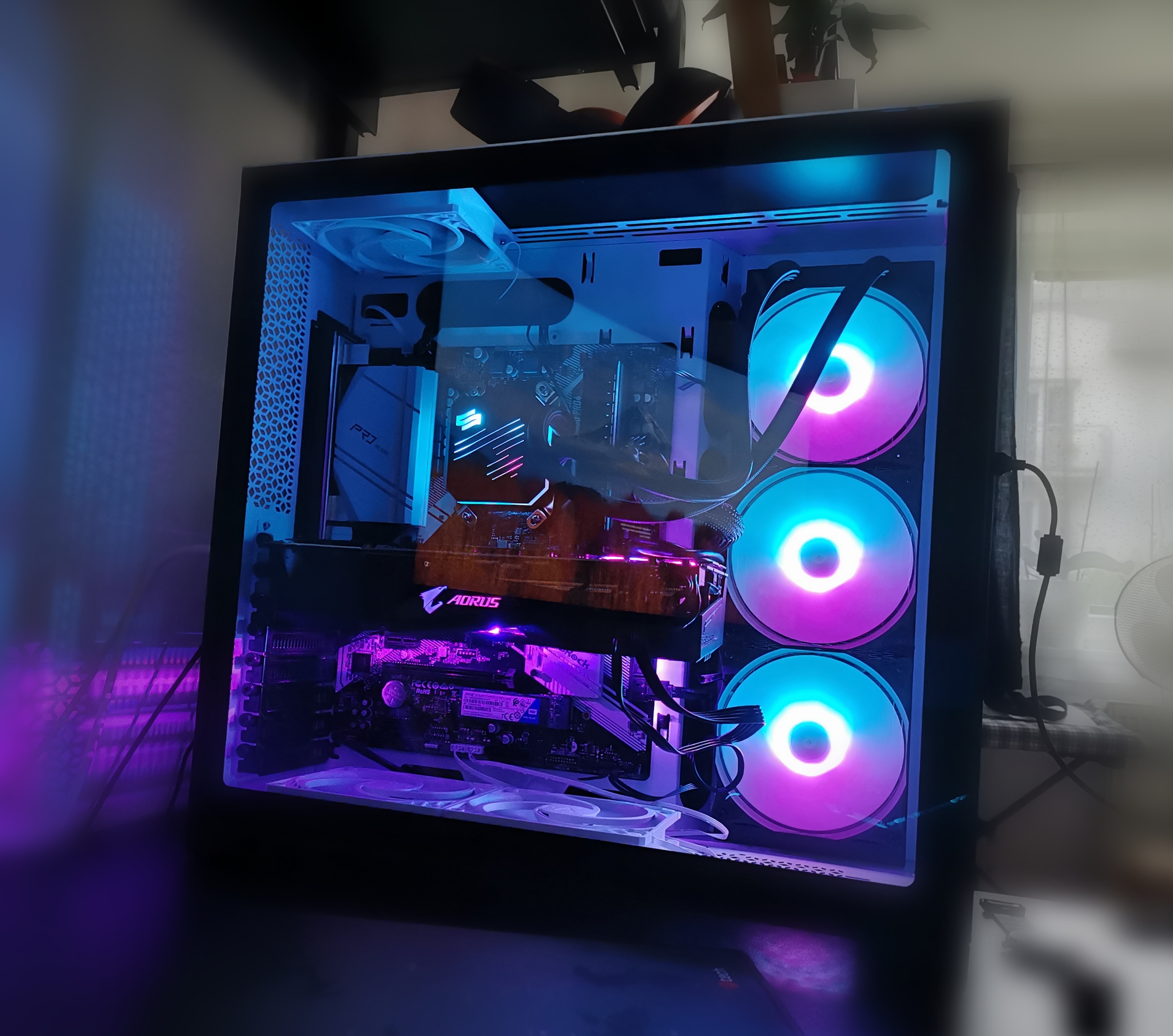

Jak to momentálně vypadá posílám v příloze.

Otázka zní, jaké ventilátory koupit? Tipuji 6x 120mm, 3x nahoru a 3x dolu. Ty dole foukat na grafickou kartu a ty nahoře pryč ze skříně? Popř. jak ještě vyřešit teplotu?

Děkuji Vám.

Nemáte oprávnění prohlížet přiložené soubory.
I skladník ve šroubárně si může psát vlastní SQL příkazy.

Reklama
Uživatelský avatar
Marfy
Moderátor
Elite Level 10.5
Elite Level 10.5
Příspěvky: 11988
Registrován: září 06
Bydliště: Zlínský kraj
Pohlaví: Muž

Re: Jak vyřešit airflow ve skříni

Příspěvekod Marfy » 31 pro 2020 15:10

Podle mne tam dělá bordel to vodní chlazení. Jen víří horký vzduch v case. Chtělo by to hodit ho někam kde jsou hned na výfuku otvory. Třeba nahoru. I když podle obrázků jsou i u boku,ale teplý vzduch stoupá vzhůru a proto by možná bylo lepší mít ten chladič v horní poloze.
Intel Core i5 9400F + SilentiumPC Spartan Pro,ASUS Dual GTX 1660S 6GB,Kingston A2000 M2,DDR IV 16GB,Fortron Hyper S 600W
Intel Core i7 6700 + SilentiumPC Spartan,Sapphire RX 580 Nitro+ 8GB,SSD Kingston Now A400,DDR IV 16GB,Corsair RM 550x

petr22
Guru Level 15
Guru Level 15
Příspěvky: 48774
Registrován: únor 12
Pohlaví: Muž

Re: Jak vyřešit airflow ve skříni

Příspěvekod petr22 » 31 pro 2020 16:02

Extremne hloupe navrzena skrin - jak si tohle muze nekdo dovolit vyrabet a prodavat ?

Ve skrini neni zadne airflow, ktere ma smysl - proud vzduchu zezdola nahoru blokuje grafika,
radiator zbytecneho vodniho chlazeni ma sice 3 ventilatory, ale ty jsou vzhledem ke sve orientaci
naprosto k nicemu - a navic foukaji vzduch do plechu ?

Regulatory na zakladni desce a dalsi komponenty nechladi vubec nic.

S touhle skrini nepujde airflow udelat aby fungovalo jak ma (odpredu dozadu a skrz radiator chladice).

Uživatelský avatar
jkmaxfli
Level 4
Level 4
Příspěvky: 1406
Registrován: březen 07
Bydliště: Karlovarsko
Pohlaví: Muž

Re: Jak vyřešit airflow ve skříni

Příspěvekod jkmaxfli » 31 pro 2020 16:25

Šíleně řešená skříň.
Když na to tak koukám, tak je to skoro jako drahá osvětlená trouba.
Jak píše petr22, taky se přikláním k tomu, že u této skříně nepůjde rozumně udělat průvan →IN − OUT→ pěkně v jednom směru.
► Zobrazit spoiler

Uživatelský avatar
Mr. Incognito
Level 3.5
Level 3.5
Příspěvky: 698
Registrován: červen 20
Pohlaví: Muž

Re: Jak vyřešit airflow ve skříni

Příspěvekod Mr. Incognito » 31 pro 2020 16:36

No hlavně že to svítí jak na kolotočích

petr22
Guru Level 15
Guru Level 15
Příspěvky: 48774
Registrován: únor 12
Pohlaví: Muž

Re: Jak vyřešit airflow ve skříni

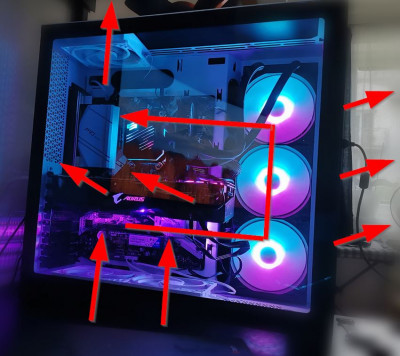

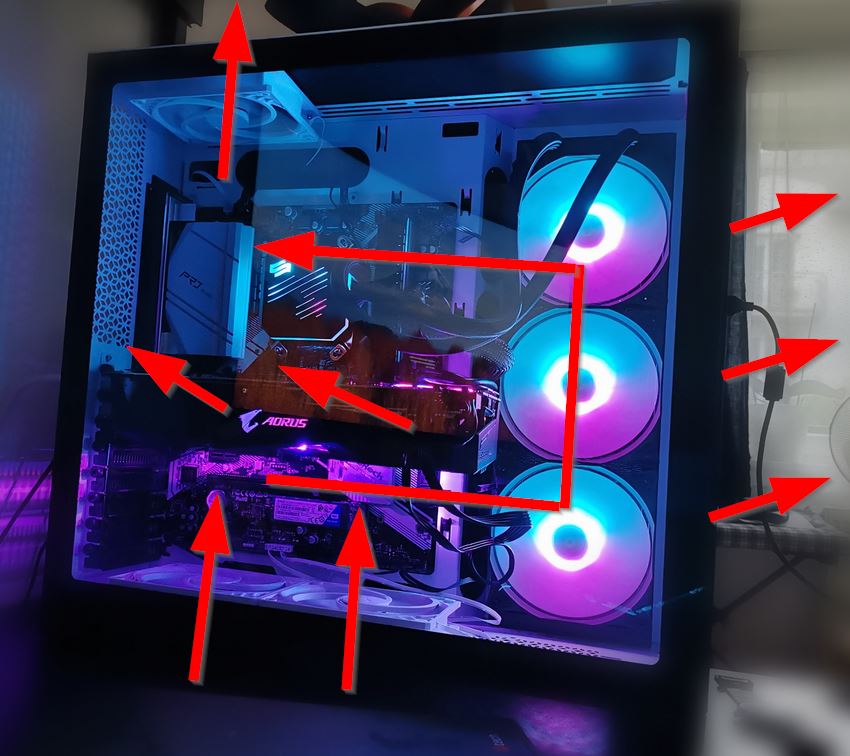

Příspěvekod petr22 » 31 pro 2020 17:18

Ten design je uplne na palici...

2 ventilatory zenou vzduch dovnitr, 4 ven - jeste navic vsechny doslova ucpane hustou
kovovou mrizkou, to je primo genialni skrin.

Grafika navic fouka vzduch proti sklenene bocnici.

Nemáte oprávnění prohlížet přiložené soubory.

dvorakj
Master Level 7
Master Level 7
Příspěvky: 4834
Registrován: březen 12
Pohlaví: Muž

Re: Jak vyřešit airflow ve skříni

Příspěvekod dvorakj » 31 pro 2020 17:37

ten trojventilator se da hodit nahoru, at to fuka ven, to by melo fungovat. podtlakem tam pijde celkem dost vzduchu. ten maly horni se da kdyztak dozadu

Uživatelský avatar
Marfy
Moderátor
Elite Level 10.5
Elite Level 10.5
Příspěvky: 11988
Registrován: září 06
Bydliště: Zlínský kraj
Pohlaví: Muž

Re: Jak vyřešit airflow ve skříni

Příspěvekod Marfy » 31 pro 2020 17:55

Rozklikněte odkaz na skříň z prvního příspěvku. Ta case je z boku děrovaná dost. Nicméně není to ideální řešení. Potřebuje dostat studený vzduch pod grafiku. A to ideálně z přední spodní části.
Ty spodní ventilátory se můžou přetlačovat s těmi od grafiky.
Chce to radiátor hodit úplně nahoru a dopředu tři ventilátory co budou tlačit vzduch dovnitř. Ty pod grafikou bych otočil aby foukaly ven pod skříň.
Intel Core i5 9400F + SilentiumPC Spartan Pro,ASUS Dual GTX 1660S 6GB,Kingston A2000 M2,DDR IV 16GB,Fortron Hyper S 600W
Intel Core i7 6700 + SilentiumPC Spartan,Sapphire RX 580 Nitro+ 8GB,SSD Kingston Now A400,DDR IV 16GB,Corsair RM 550x

dvorakj
Master Level 7
Master Level 7
Příspěvky: 4834
Registrován: březen 12
Pohlaví: Muž

Re: Jak vyřešit airflow ve skříni

Příspěvekod dvorakj » 31 pro 2020 18:22

mozna by tam ty spodni byt ani nemusely.
ideal je dat ten velky vymenik nahoru a zepredu dat dalsi
blbe je to pod tou grafikou, tam se bude ten horky vzduch akumulovat

Uživatelský avatar
Marfy
Moderátor
Elite Level 10.5
Elite Level 10.5
Příspěvky: 11988
Registrován: září 06
Bydliště: Zlínský kraj
Pohlaví: Muž

Re: Jak vyřešit airflow ve skříni

Příspěvekod Marfy » 31 pro 2020 19:39

Právě proto,aby se ten horký vzduch nehromadil pod grafikou jsem navrhoval ty spodní otočit,aby foukaly ven.
Ty chladiče na grafice totiž foukají přes pasiv směrem ke PCB grafiky,kde se ohřátý vzduch odrazí zpět do prostoru pod grafikou. No a protože vzadu nemá děrované záslepky a ze spodu se tlačí další vzduch,a ze předu grafiky zase víří vzduch ty nasávací z radiátoru tak nemá to teplo kam jít.
Intel Core i5 9400F + SilentiumPC Spartan Pro,ASUS Dual GTX 1660S 6GB,Kingston A2000 M2,DDR IV 16GB,Fortron Hyper S 600W
Intel Core i7 6700 + SilentiumPC Spartan,Sapphire RX 580 Nitro+ 8GB,SSD Kingston Now A400,DDR IV 16GB,Corsair RM 550x

Uživatelský avatar
renek11
Level 3.5
Level 3.5
Příspěvky: 754
Registrován: leden 18
Pohlaví: Muž

Re: Jak vyřešit airflow ve skříni

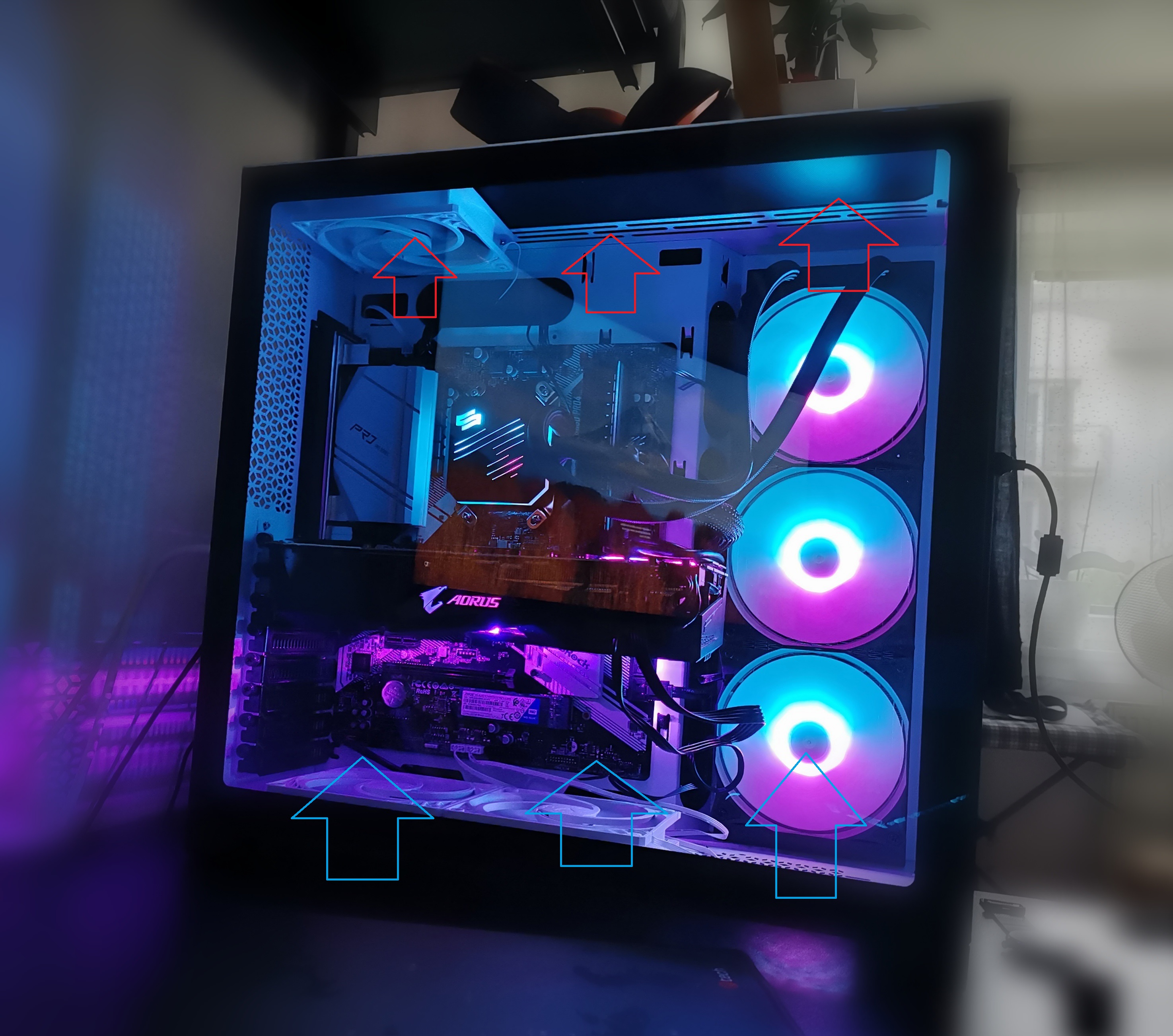

Příspěvekod renek11 » 31 pro 2020 19:40

Dej tři dolu s foukáním dovnitř a tři nahoru s foukáním ven. Potřebuješ do skříně dostat co nejvíc vzduchu z venku a nejlépe odspoda, protože teplej stoupá vzhůru.
Nemáte oprávnění prohlížet přiložené soubory.
Naposledy upravil(a) renek11 dne 31 pro 2020 19:47, celkem upraveno 1 x.
MB: ASUS PRIME Z370-A; CPU: Intel Core i7-8700K + Noctua NH-D15; RAM: Crucial Ballistix 32GB DDR4 3600MHz CL16; VGA: ASUS GeForce RTX 3070 Noctua OC Edition; SSD: Samsung SSD 970 PRO 512GB + Samsung SSD 960 EVO 250GB + SanDisk SSD Ultra 3D-2TB; PSU: Seasonic FOCUS Plus 750 Platinum; CASE: Fractal Design Define R5; LCD: Dell AW3418DW Alienware; KEYBOARD: Logitech Gaming Keyboard G510; MOUSE: Logitech G502 Hero; HEADPHONES: Logitech G635

Uživatelský avatar
Marfy
Moderátor
Elite Level 10.5
Elite Level 10.5
Příspěvky: 11988
Registrován: září 06
Bydliště: Zlínský kraj
Pohlaví: Muž

Re: Jak vyřešit airflow ve skříni

Příspěvekod Marfy » 31 pro 2020 19:45

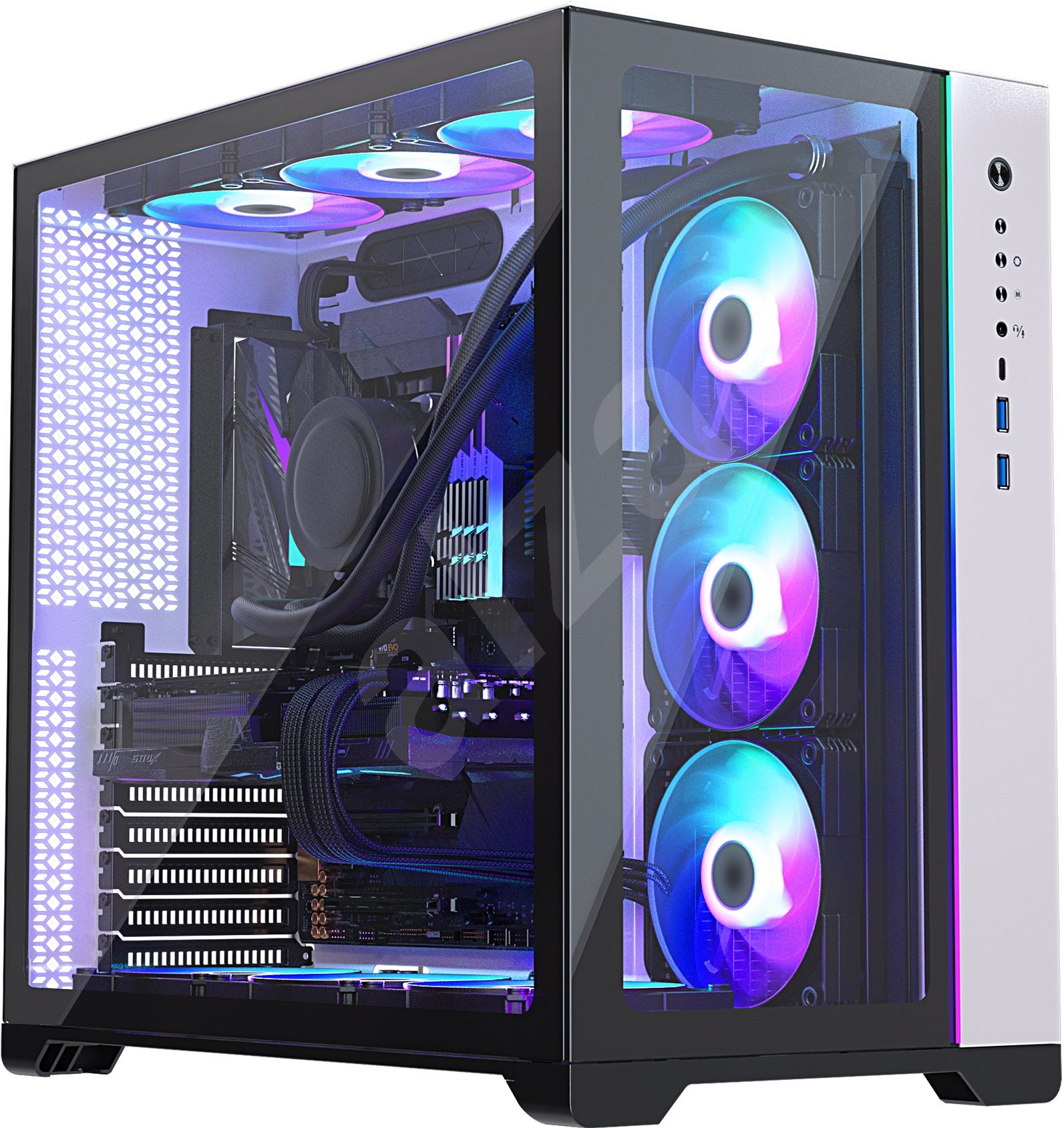

Ještě jsem se díval podrobněji a do té skříně nejdou dát ventilátory ze předu tak,aby foukaly dovnitř. :huh:
Je to dělané pro komplet vodní chlazení - tedy i grafika ,kdy se nemusí řešit teplý vzduch pod grafikou. Tak jako na obrázku níže :
case cool.jpg
Nemáte oprávnění prohlížet přiložené soubory.
