Základní desky s chipsetem AMD B450 se orientují především na poměr cena/výkon. Chipset B450 je jen o trochu horší než X470, pouze mu chybí pokročilé nastavení PCI-E, tudíž také nepodporuje nVidia SLI. Podporuje však všechny ostatní věci jako přetaktování, AMD StoreMI a podporu bootování z RAID NVME SSD. V minulém článku jsme se podívali na B450 AORUS PRO od Gigabyte, nyní se podíváme na top model od ASUS.
Za poskytnutí zdroje Fortron HYDRO 600 děkuji společnosti FSP Group.
Specifikace a obsah balení
Patice: AM4
Podpora CPU: AMD Ryzen 1. a 2. generace, Athlon a A-series 7. generace
Podpora pamětí: DDR4, až 64 GB při 3200 MHz
Chipset: AMD B450
Sloty: 3x PCI-E 3.0 x16 (x16, x4, x4), 1x PCI-E 3.0 x1
Konektory pro uložiště: 6x SATA 3, 2x M.2
Zvukový čip: Realtek ALC 1220
Síťový čip: Intel I211-AT
SLI: Ne
CFX: Ano, Three-way
Speciální vlastnosti: RGB, podpora StoreMI, boot z NVME RAID

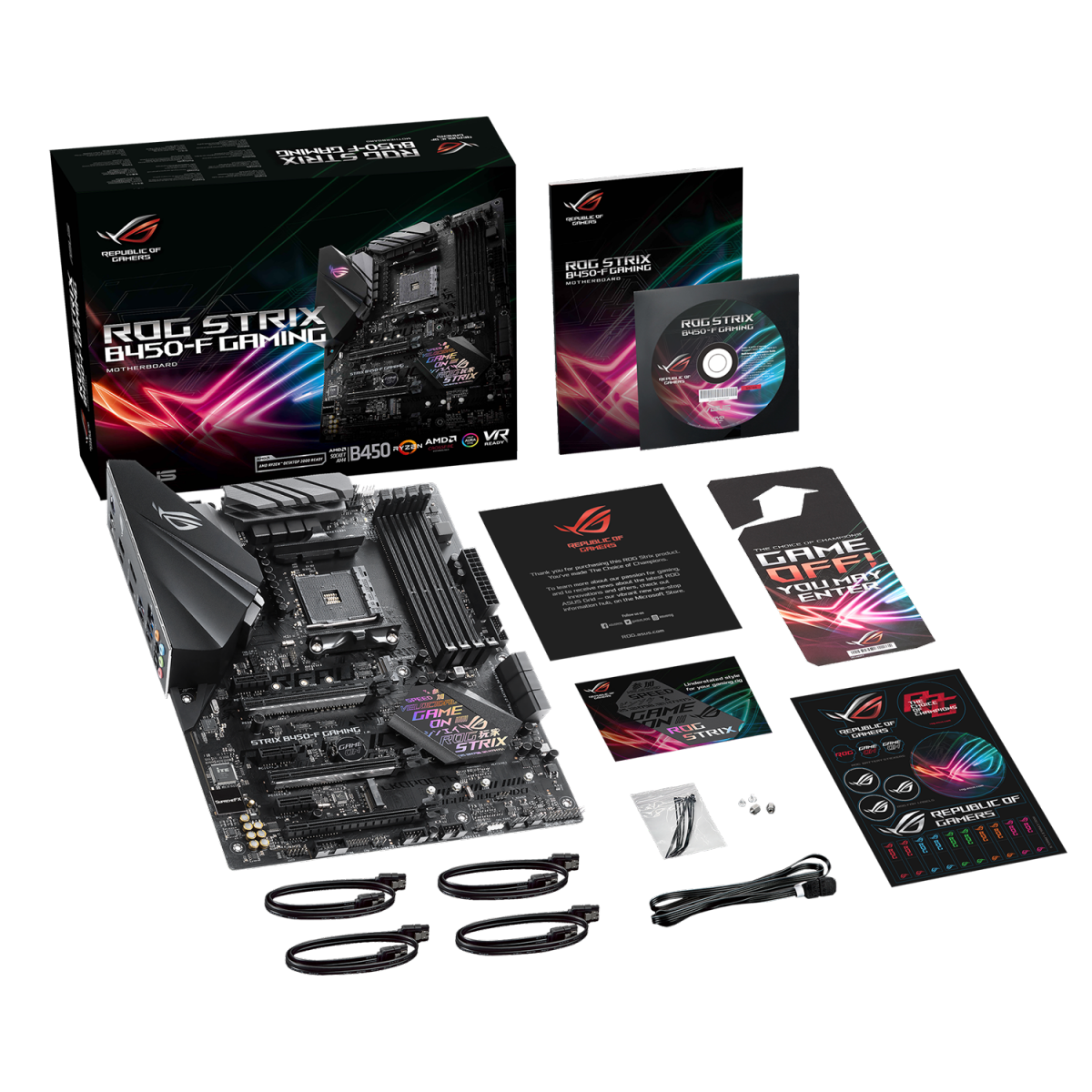

K základní desce dostanete dva černé SATA kabely, nálepky ASUS, manuály a CD s ovladači.

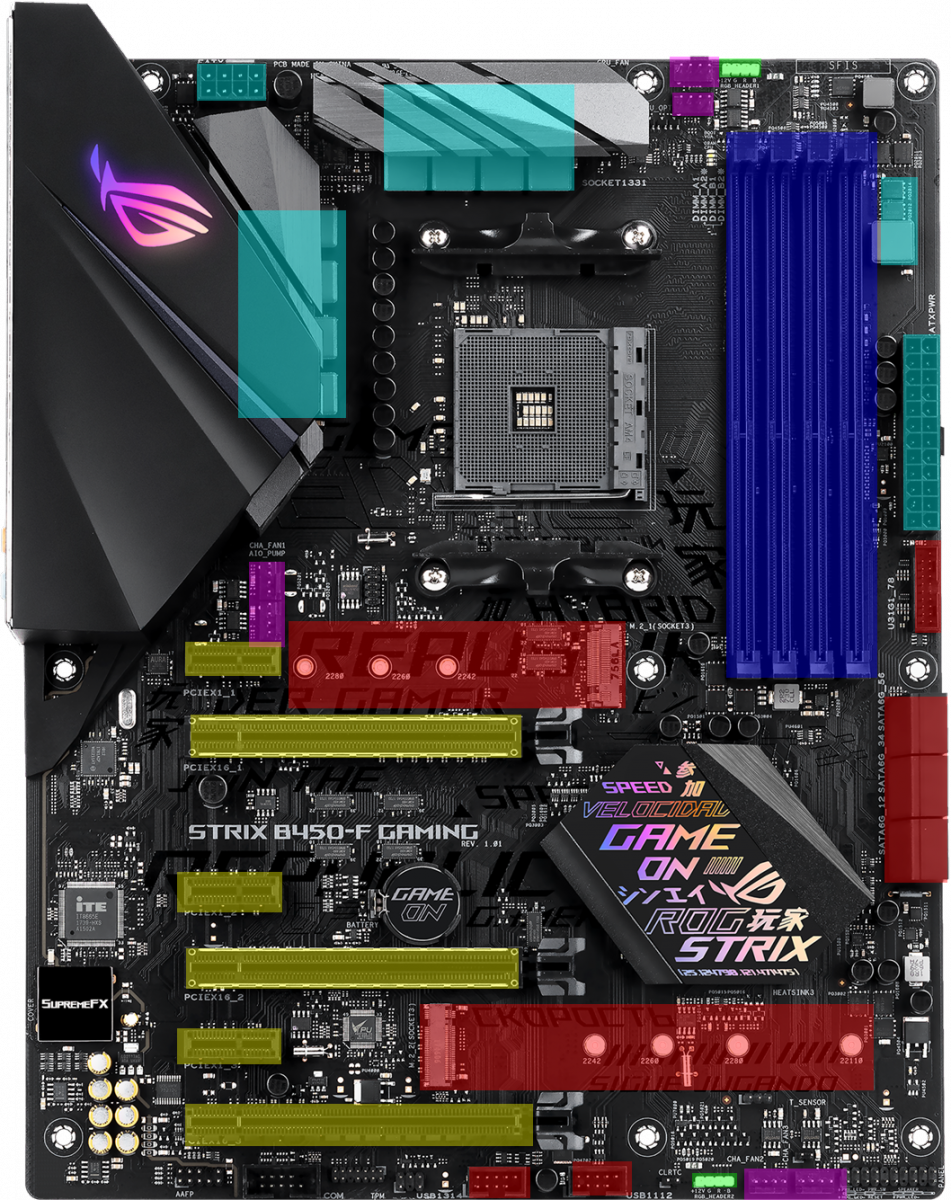

Rozbor základní desky
6x SATA 3, 1x USB 3.0, 2x USB 2.0, 1x M.2 M.2 2280, 1x M.2 22110
4x DIMM DDR4, až 3200 MHz, maximální kapacita 64 GB
3x PCI-E x16 3.0 (x16/x4/x4), 3x PCI-E x1 3.0
1x EPS, ATX 24pin, 4 fáze pro CPU, 2 fáze pro SOC, 1 fáze pro RAM
1x CPU fan, 1x PUMP fan, 4x SYS fan
RGB konektory, adresovatelné RGB

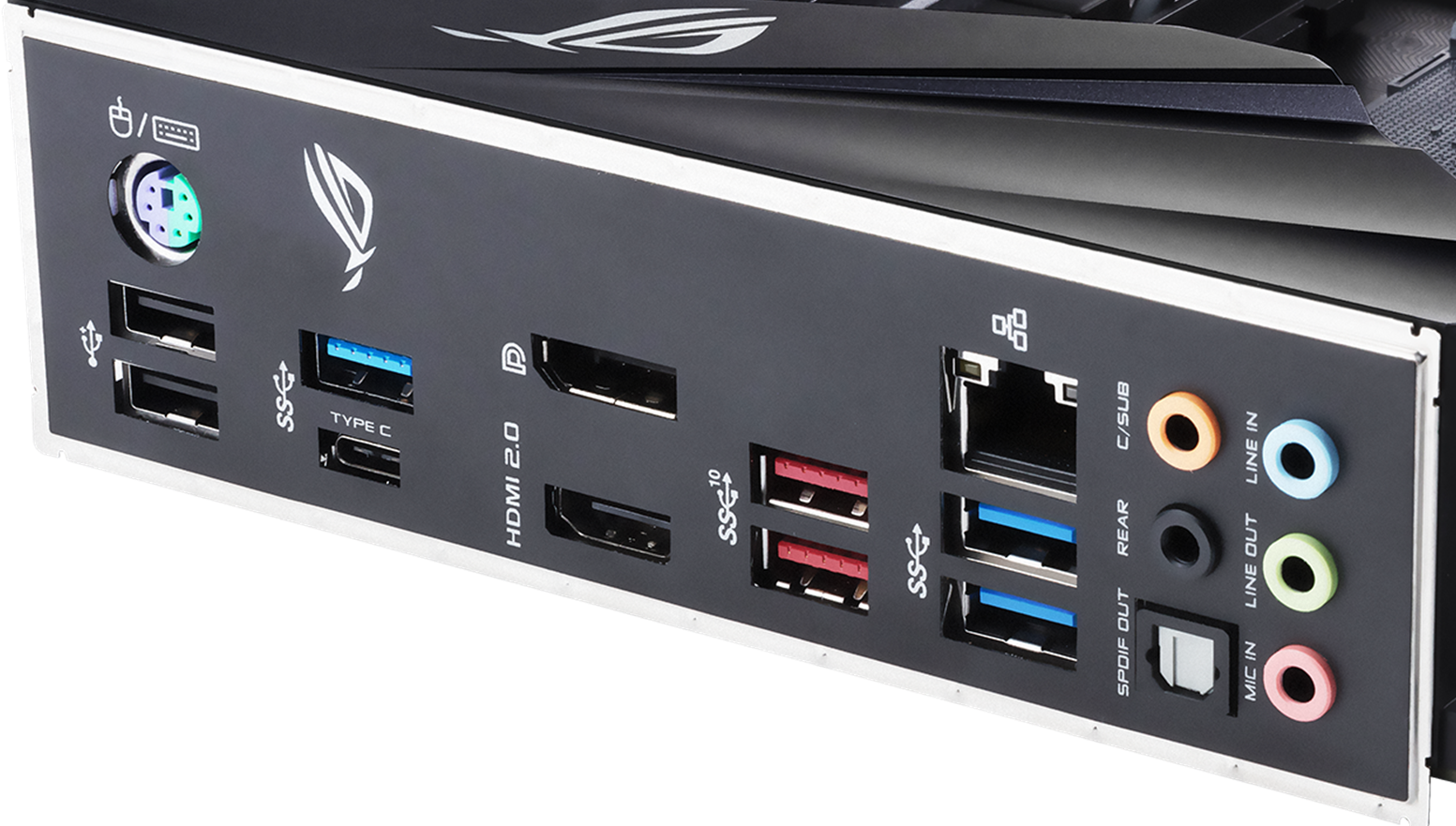

PS/2, 2x USB 2.0
USB 3.1 Gen2, USB-C
DP, HDMI
2x USB 3.1 Gen2
LAN, USB 3.0
Audio

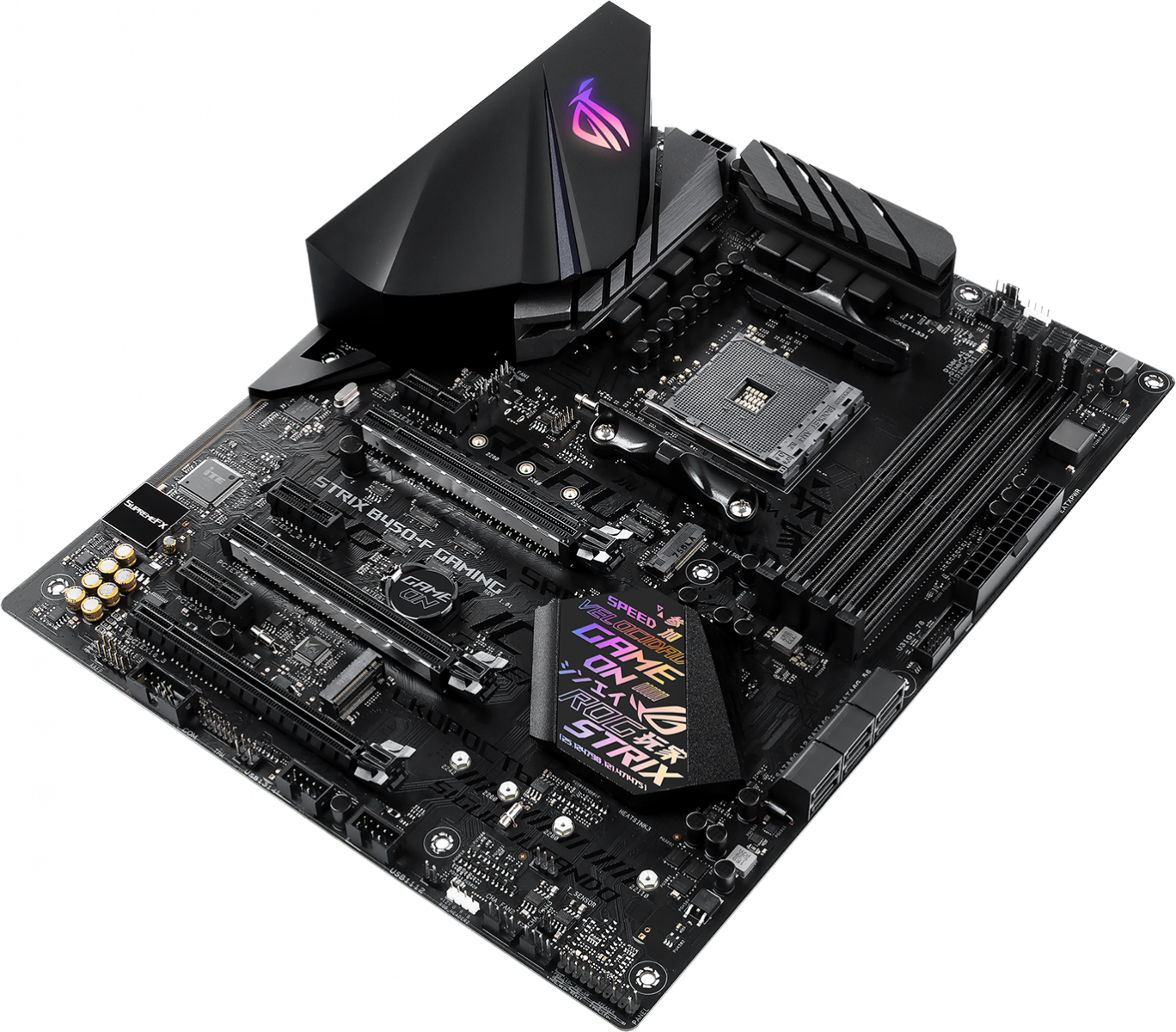

Základní deska je velmi podobná základní desce X470-F od ASUS, akorát má o dost horší VRM. PCB je černé, chladiče šedé. Na horní stráně se nachází velký IO kryt, na kterém je RGB logo ROG. Je to hezký doplněk, blokuje však přísun vzduchu k VRM, takže zbytečně zvyšuje teploty. RGB výbavu můžete rozšířit pomocí dvou čtyřpinových konektorů.

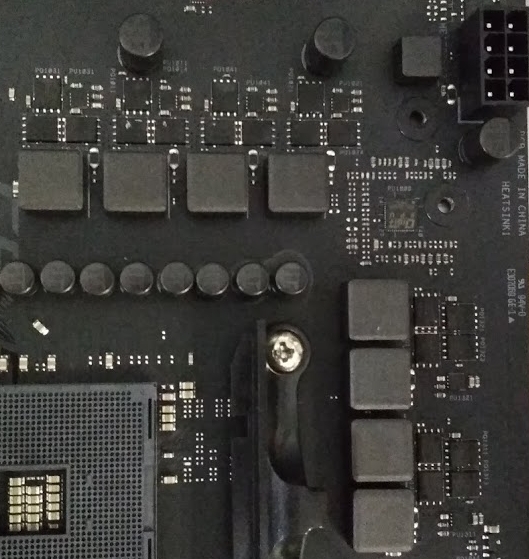

VRM je stejné jako na A320, B350, levných X370 a nyní i X470 deskách od ASUS. Jedná se o napájení se čtyřmi fázemi pro CPU. SOC VRM na první pohled vypadá jako čtyřfázové, ASUS však pouze osadil dvě cívky pro každou fázi. Každá fáze pro Vcore má dva low-side a jeden high side MOSFET, SOC část má dva high side a low-side MOSFETy. Jedná se o poměrně slabé VRM, které produkuje hodně tepla, obzvlášť s osmijádrovými procesory. ASUS na této desce aspoň použil docela velké chladiče, stačí tedy mít dobře větranou skříň a teploty budou přijatelné. Podobné VRM najdete na dražších B450 deskách od GIGABYTE.
ASUS si nevyrábí vlastní kontroléry napětí. Bohužel se mi nepodařilo zjistit, kdo je opravdový výrobce.
Datasheety:
High side MOSFET: http://www.onsemi.com/pub/Collateral/NTMFS4C10N-D.PDF
Low side MOSFET: http://www.onsemi.com/pub/Collateral/NTMFS4C06N-D.PDF
Provozní vlastnosti a přetaktování
VRM jsem potrápil procesorem AMD Ryzen 7 2700, který jsem přetaktoval na 4 GHz při napětí 1,39 V. Teploty se vyšplhaly až na 86°C, což je přijatelná hodnota. Bez přetaktování teploty nepřekročily 63°C. Deska podala mnohem lepší výsledky než X470/B450 TUF, což jen dokazuje, jak slabé chladiče na ni ASUS použil. Paměti Team Group Xtreem 3866 MHz CL18 se mi podařilo nastavit na 3333 MHz CL14, tedy stejně jako na ostatních levnějších deskách pro AMD. ASUS desce přidal i BCLK generátor, při taktování jsem ho však nepotřeboval.
Závěr a hodnocení
B450-F je velmi pěkná deska, která si bez problémů poradí i s přetaktovanými šestijádrovými procesory. Má excelentní konektivitu, podporu StoreMI, bootování z NVME RAID a velmi dobrou podporu RGB. Její předchůdce, ROG STRIX B350-F GAMING se dá sehnat za 2 800 Kč. Jestli se cena testované desky bude pohybovat okolo 3000 Kč, určitě ji mohu doporučit.
ASUS ROG STRIX B450-F GAMING je skvělým základem pro stavbu herního PC.
Klady
Podpora přetaktování na rozdíl od chipsetu Intel B360
Kvalitní zpracování
Adekvátní chlazení VRM
Propracovaný BIOS
Dva M.2 sloty
Velmi dobrá podpora RGB
Kvalitní zvukový i síťový čip
Předem instalovaný IO shield
Podpora AMD StoreMI a bootování z NVME RAID
BCLK generátor
Zápory
VRM by mohlo být o něco silnější
Děkuji společnosti ASUS za zapůjčení základní desky ASUS ROG STRIX B450-F GAMING.
Děkuji společnosti FSP Group za poskytnutí zdroje Fortron HYDRO 600!
