Asus TUF Gaming B650 Plus -2. díl představení základní desky

Příspěvekod KingGustavo » 27 lis 2022 15:32

Asus TUF Gaming B650 Plus

Asus TUF Gaming B650 Plus -2. díl představení základní desky

V prvním díle jsme si řekli něco málo k historii TUF desek, základní informace o nové AM5 platformě a něco málo k chipsetu, které se pojí se socketem AM5. V tom dnešním díle si představíme jednotlivé části základní desky.

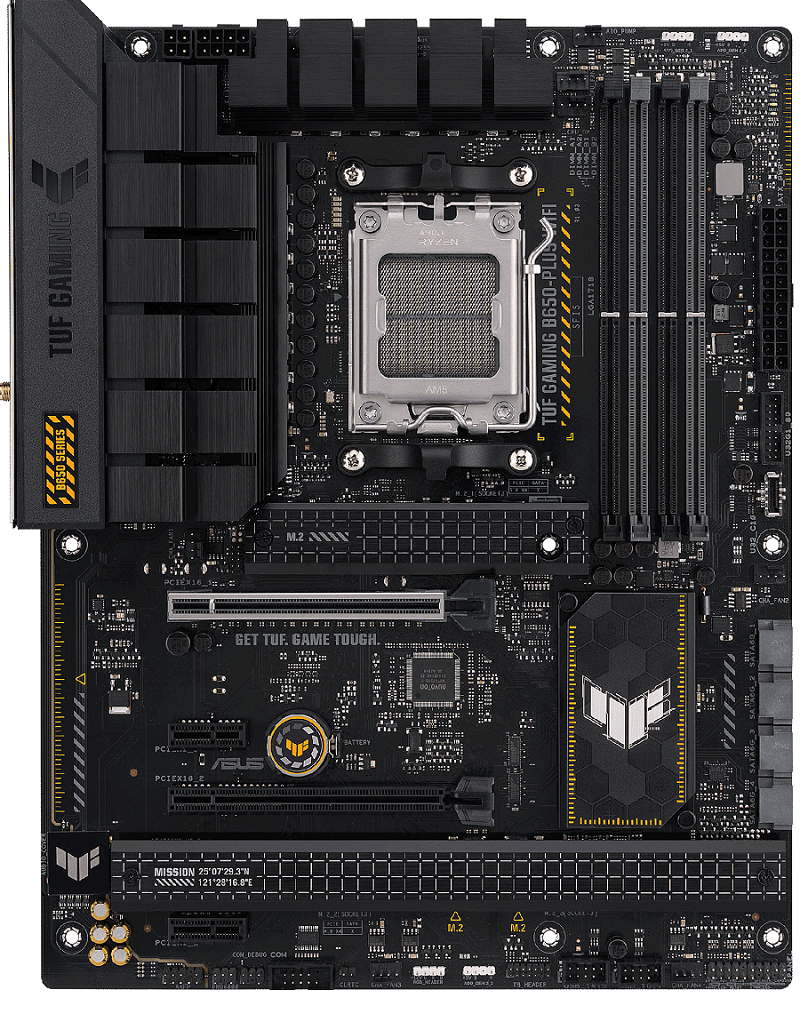

Design:
Základní deska je ATX formátu má černé PCB. Je laděna do černo šedé barvy s několika žlutými prvky. Na desce nejsou žádné RGB prvky.


Napájení:
Ze zdroje směrem k procesoru je řešeno 1x8pin konektor + 1x 4 pin konektorem. Vzhledem k faktu, že maximální spotřeba nejvýkonnějších AM5 procesorů je 230W, je možné konstatovat, že 4 pin konektor je na základní desce zatím zbytečný.
Osmipinový konektor totiž dokáže přenést až 300W. Z procesorového 8 pinu a 4 pinu jde napětí do digitálního kontroléru DIGI+ VRM EPU označovaného jako ASP2208GQW.

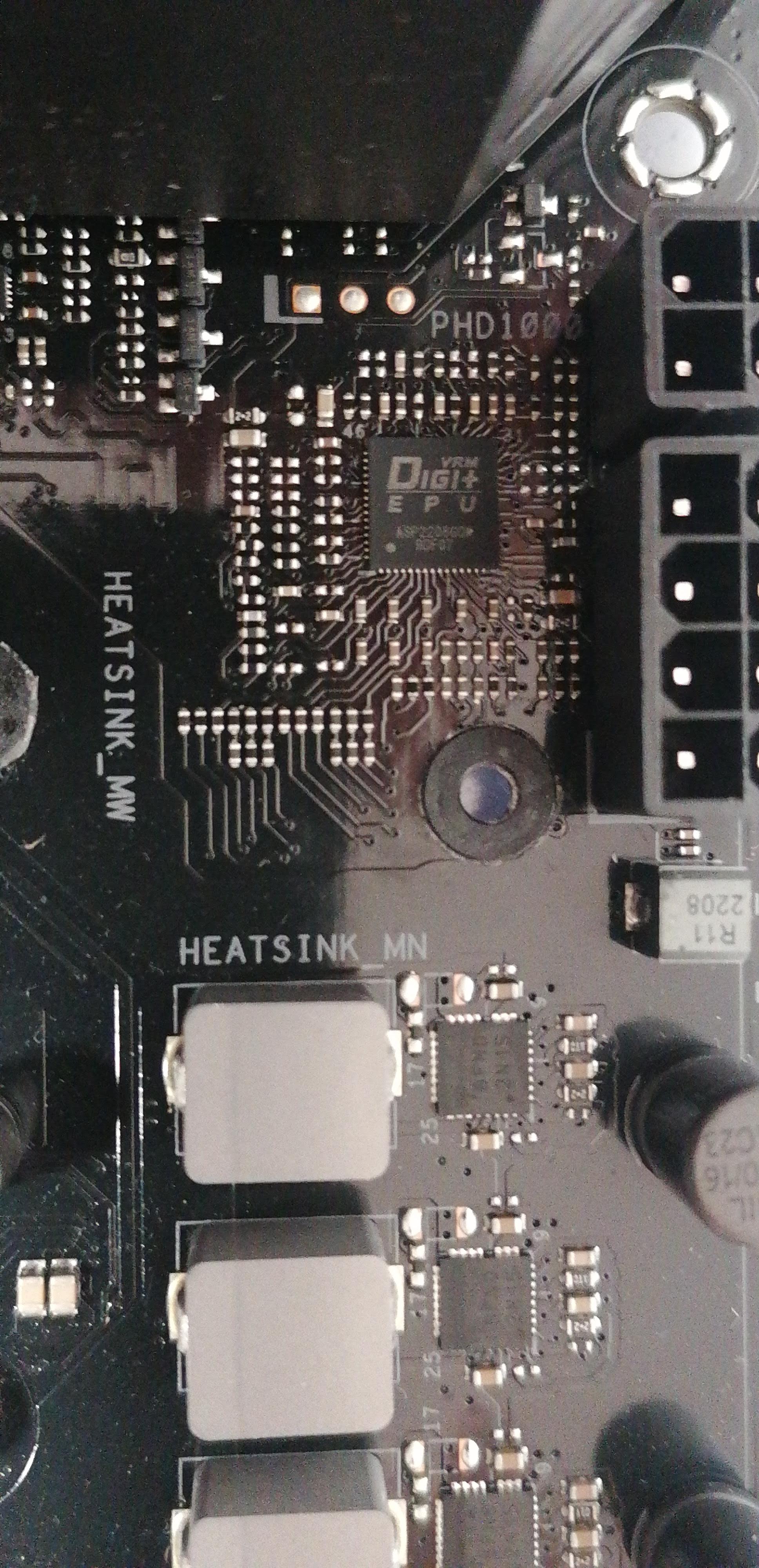

VRM kontrolér.jpg

Kontrolér řídí 12x Vcore napájecí fázi a 2x Vsoc napájecí fázi. Všechny napájecí fáze jsou typu DrMos. Ty v sobě kombinují jak low-side, tak high-side mosfety v jednom čipu. DrMos MOSFETy na této desce jsou dimenzovány na maximální proud 60 Ampér. Elektrický proud jde následně do cívek. Cívky jsou ve stejném rozložení jako napájecí fáze tedy 12+2. Následně jde proud do 5K kondenzátorů a na závěr do AM5 patice.




Operační paměti:
Jsou podporovány pouze DDR5 a to do maximální frekvence 6400MHz. Základní deska podporuje 4x operační paměť a maximální celkovou kapacitu 128GB. Asus použil na této desce OptiMem technologii. Konkrétně OptiMem II, která vylepšuje vedení tras od procesoru k základní desce a díky tomuto nabídne deska vyšší kompatibilitu s operačními paměťmi.

PCI-E a M.2 a sata
PCI-Express a M.2.png


Ovládání ventilátorů:

Ventilátory lze ovládat buď přes BIOS nebo přes Armory Crate, případně i přes další software. Lze nastavit vlastní křivky ventilátorů včetně minimálních a maximální procentuálních hodnot. Ventilátory je možné ovládat i přes DC signál, nebo nastavit otáčky na tvrdo. Další možností nastavení ventilátorů je pomocí FAN Xpertu 4, který je součástí ArmouryCrate softwaru od Asusu. Ten umožňuje automatické nastavení rychlostí ventilátoru.
Tato automatická funkce funguje velmi dobře a mohu ji doporučit.


RGB prvky a konektory základní deska má 3x ARGB a 1x RGB konektor na desce ale bohužel nejsou žádné RGB prvky. RGB na desce měli i například TUF B450. Moc tedy nechápu, z jakého důvodu bylo RGB na desce odebráno.
RBG prvky.png

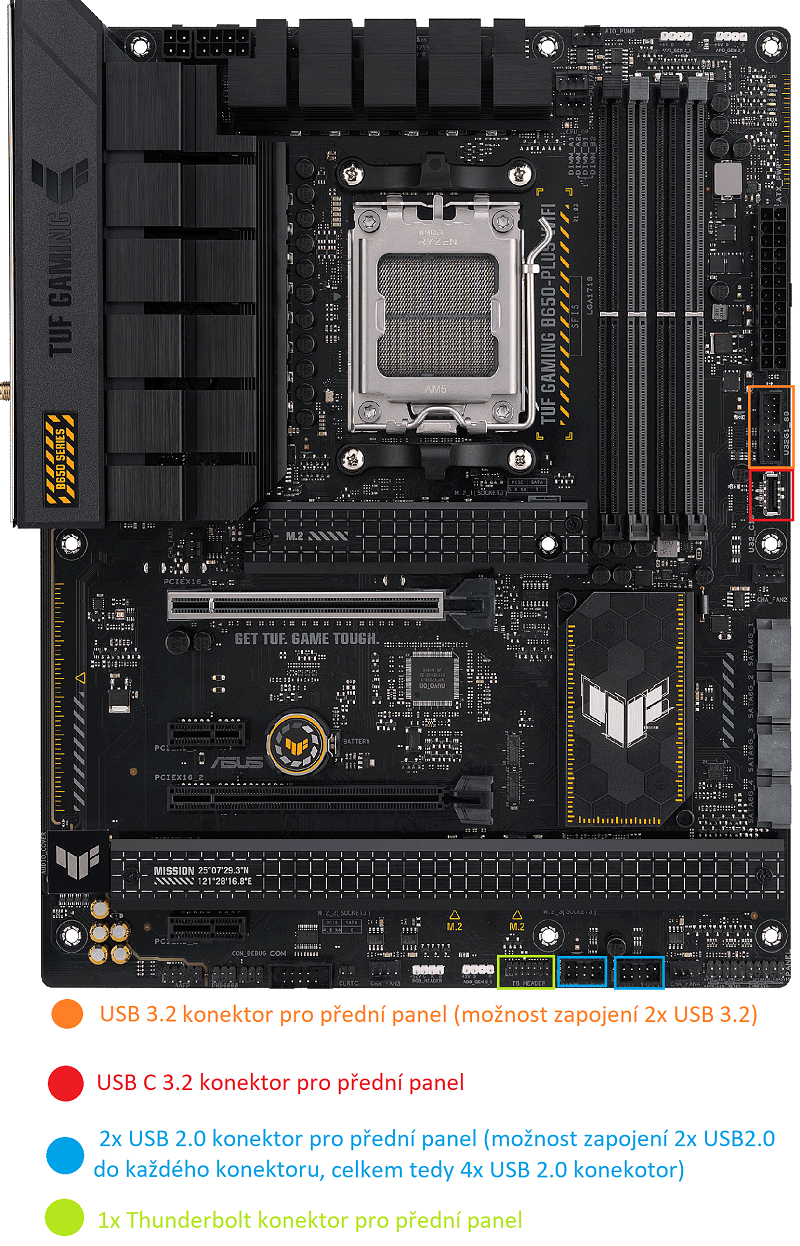

USB:
USB portů pro přední panel má základní deska dostatek. Najdeme na ní dokonce i thunderbolt port.


IO shield je dostatečně vybavený. Nechybí moderní porty typu USB C, USB typu A je dostatek. Ethernet konektor je dnes samozřejmostí. Příprava pro Wifi antény je v této příplatkové verzi. Asus rovněž prodává tuto desky i bez Wifi pokud tedy wifi nepotřebujete můžete zakoupit Asus TUF Gaming B650 Plus.
IO shield.png

LAN:
Pro připojení k internetu nebo lokální sítí najdeme na základní desce čip Realtek 2,5GbE. U desek nižší střední třídy není moc kam jinam sáhnout. Čip od Realteku je jasnou volbou. Je zde ještě možnost využít 2,5 Gbitový čip od Intelu, který má stejnou propustnost, ale je dražší, a tak volba tohoto čipu v nižší střední třídě nedává smysl.

Wifi a bluetooth:
Mnou recenzovaná TUF Gaming B650 - Plus WIFI má již dle názvu v sobě WIFI zabudovanou. Jedná se o WIFI 6, která podporuje 2,4GHz a 5GHz pásmo. K dispozici jsou již i WIFI 6E, které pracují na 6 GHz pásmu. U desky nižší střední třídy je podpora 6GHz pásma zbytečná. V krabici od základní desky naleznete anténu k Wifi modulu. Anténa vypadá velmi podobně anténám, které se dodávají k RogStrix deskám i ROG deskám. Pokud by někdo WIFI nepotřeboval prodává se tato deska i bez WIFI.

Zvuková karta:
Základní deska má Audio kodek střední třídy a to konkrétně Realtek ALC1200. Na IO shieldu disponuje 5x 3,5mm audio konektorem. Takto provedené audio osobně považuji za adekvátní vzhledem k ceně základní desky. Konkurence v podobné cenové relaci bohužel velmi často na audiu šetří. A tak na základní desce od Gigabytu (Aorus B650 Elite AX) nebo Asrocku (Asrock B650 Pro RS, Asrock B650 PG Lighting) najdeme pouze low endový ALC 897 a navíc pouze se 2x audio výstupy a 1x vstupem.

Chlazení:
Chlazení napájecí kaskády je předimenzované. Což v případě 16ti jádrového procesoru nemusí být úplně na škodu. Základní deska má chladiče i všech 3 M.2 slotů. Očekával bych ale lepší chlazení M.2 slotu PCIe 5.0. Disky PCI-E 5.0 se budou velmi zahřívat a chladič bez žebrování je pro tyto disky velmi špatnou volbou.





Základní deska nabízí dále funkci LED Debug, kde pomocí barev můžeme pozorovat stav bootování systému. A v případě nenabootování systému můžeme snadněji odhalit, kde se nachází problém.

Balení základní desky je velmi skromné. Najdeme v něm DVD s ovladači pro TUF X670E i TUF B650 desky. Dále v balení najdeme 2x M.2 podložku s M.2 šroubky a 3x M.2 podložku pro jednostranné M.2 disky. Pro připojení disků jsou v balení 2x SATA kabely. Dále je v balení manuál, speciální nabídka na Asus WebStorage, list použitých TUF komponent a TUF samolepky. V případě Wifi verze zde je samozřejmě Wifi anténa.
